Замена цифрового датчика изображения Canon PowerShot SD500 ELPH

Шаг 1

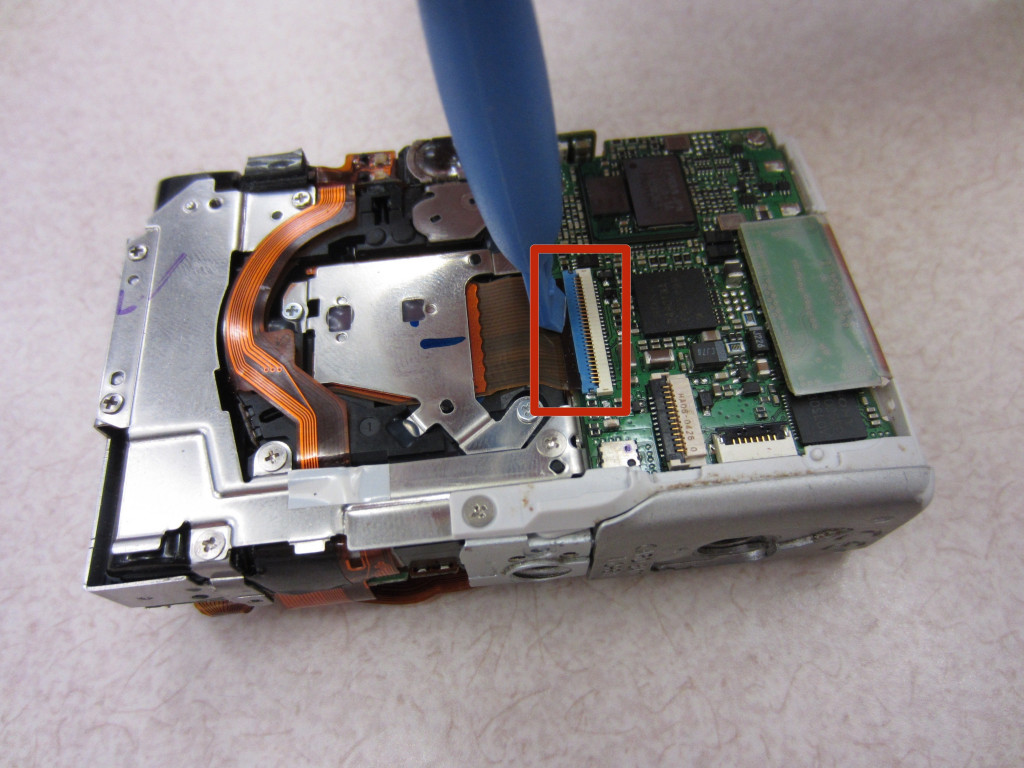

Поместите инструмент для монтировки под ленточный затвор и осторожно поднимите его, отсоединив ленту.

Шаг 2

Сдвиньте крышку батарейного отсека.

Сдвиньте небольшой оранжевый язычок в сторону, чтобы можно было извлечь аккумулятор.

Шаг 3

Два винта Phillips должны быть удалены с помощью крестовой отвертки # 00. Верхний винт находится под крышкой порта USB, которую можно просто осторожно снять с корпуса. нижний винт виден на панели.

Винты разных размеров. 125-дюймовый винт находится под крышкой USB-порта. Винт 0,85 дюйма входит в нижнее отверстие на панели.

При взгляде на заднюю часть камеры эти два винта находятся на правой панели камеры.

Шаг 4

Осторожно заклините инструмент под лентой под ленточным затвором.

Аккуратно удалите ленту из ворот ленты, потянув ее от ворот инструментом для снятия.

Будьте осторожны, чтобы не повредить ленту.

Шаг 5

Открутите один .113-дюймовый винт Phillips, используя отвертку # 00 Phillips.

Шаг 6

Отвинтите три .15-дюймовых винта с крестообразным шлицем с задней стороны камеры с помощью крестообразной отвертки №00.

Шаг 7

Выдвиньте аккумулятор из аккумуляторного отсека.

Шаг 8

Снимите правую боковую крышку с корпуса камеры.

Шаг 9

Аккуратно нажмите на ленту, чтобы получить доступ к винту с крестообразным шлицем позади него.

Будьте осторожны, чтобы не повредить ленту.

Открутите два винта Phillips длиной 125 мм с помощью отвертки Philips № 00.

Шаг 10

Поднимите ЖК-экран вверх и в сторону от язычка, который удерживает его на лицевой стороне камеры.

Будьте осторожны, ЖК-экран по-прежнему подключен к камере с помощью ленточного кабеля.

Шаг 11

Аккуратно нажмите на инструмент для монтировки под ленточным затвором и поднимите его, чтобы освободить ленту, соединяющую ЖК-дисплей с печатной платой.

Будьте осторожны, чтобы не повредить ленту.

Теперь ЖК-дисплей можно полностью снять с камеры.

Шаг 12

Используйте инструмент pry, чтобы осторожно поднять датчик изображения от остальной части камеры.

Будьте осторожны, чтобы не повредить датчик изображения во время его поднятия.

Шаг 13

Удалите 0,07-дюймовый винт Phillips с помощью отвертки # 00 Phillips.

Шаг 14

Удалите ленту с помощью инструмента для снятия, осторожно потянув ее из язычка ворот ленты.

Будьте осторожны, чтобы не повредить ленту.

Потяните панель кнопок от остальной части камеры.

Шаг 15

Удалите два винта с крестообразным шлицем 0,085 дюйма с левой стороны камеры с помощью отвертки Philips № 00.

Шаг 16

Снимите левую боковую крышку с камеры.

Шаг 17

Удалите три .15-дюймовых винта с крестообразным шлицем из нижней части камеры с помощью крестообразной отвертки № 00.

Шаг 18

После откручивания корпуса держите камеру одной стороной вниз и поднимите противоположную поверхность корпуса, чтобы открыть ее.

Снимите внутренние компоненты камеры и расположите все детали на чистой поверхности.

Передняя и задняя крышка могут потребовать осторожного раскачивания, чтобы удалить.
