Замена разъема кабеля ЖК-монитора Acer S200HL

Шаг 1 Снятие подставки

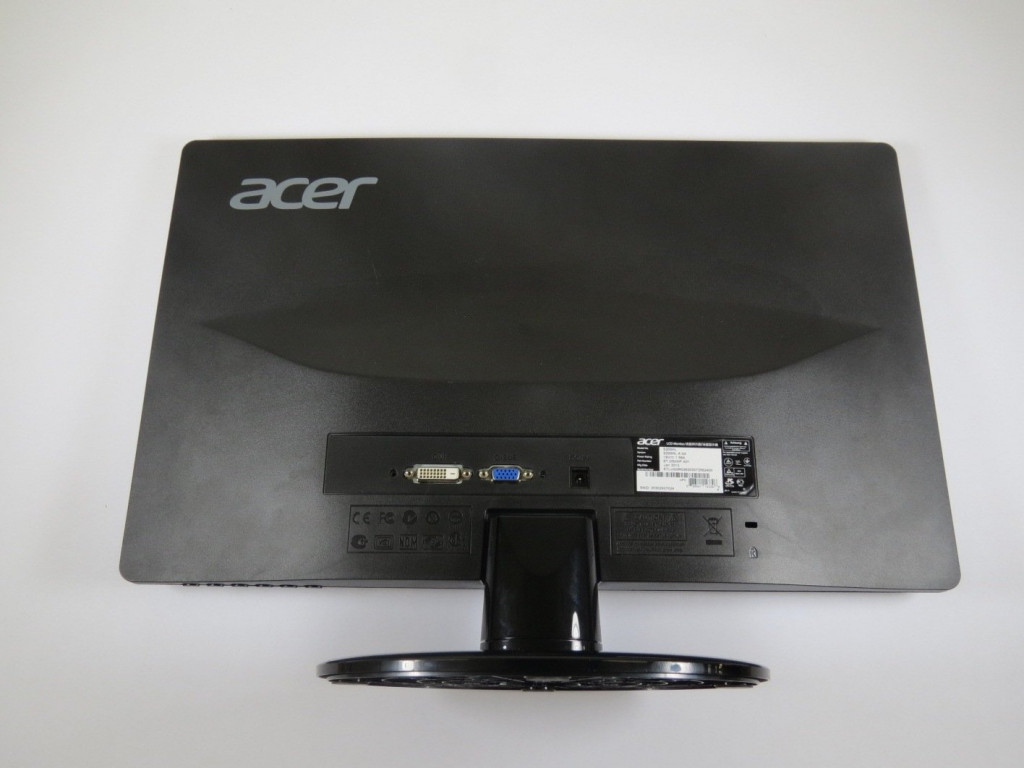

Положите экран монитора экраном вниз.

Крепко держите основание подставки одной рукой, а нижнюю часть монитора - другой.

Отодвиньте подставку от монитора.

Шаг 2 Снятие задней панели

Используйте пластиковый инструмент для открывания, чтобы отодвинуть заднюю панель от передней панели.

Начните с одной точки складки и проследите вдоль всего монитора для достижения наилучших результатов.

Шаг 3

Аккуратно поднимите заднюю панель от монитора.

Шаг 4 Снятие внутреннего кожуха материнской платы

Обязательно следите за тем, где вы размещаете свои винты. Магнитный коврик отлично подходит для хранения ваших винтов в одном месте.

Отвинтите четыре 7,5 мм винта Phillips # 2, соединяющие материнскую плату с металлическим корпусом.

Шаг 5

Удалите четыре 10 мм шестигранных винта.

Шаг 6

Аккуратно снимите корпус материнской платы с монитора.

Шаг 7 Удаление комплектных кабельных соединений

Аккуратно отсоедините прилагаемый разъем кабеля от материнской платы.

Шаг 8

Возьмитесь за другую сторону входящего в комплект кабельного соединителя и аккуратно потяните соединитель в сторону от экрана.
