Samsung Galaxy Tab 3 10.1 Замена динамика и вспомогательного порта

Шаг 1

Вставьте отверстие открытия между задним корпусом и пластиковым ободом.

Возможно, вам придется добавить несколько кирок, чтобы отсоединить клипы.

Сдвигайте кирку по краю заднего корпуса, пока не освободите пластиковые фиксаторы, прикрепляющие задний корпус к дисплею.

Продолжайте сдвигать кирку по краю задней части корпуса, пока не освободятся все зажимы.

Шаг 2

Используйте плоский конец нлионного spudger, чтобы вырвать «черные» пластиковые вкладки, крепящие два разъема ZIF.

Шаг 3

Вставьте проем между пластиковой рамкой и экраном.

Сдвиньте кирку по периметру экрана.

Вы услышите щелчки при каждом снятии пластикового зажима с шасси дисплея.

Шаг 4

Используя заостренный конец нейлонового spudger, поднимите вверх между корпусом экрана и вспомогательным портом.

Динамик постоянно подключен к вспомогательному порту и должен быть извлечен из устройства как единое целое.

Шаг 5

Поднимите корпус, чтобы снять его.

Шаг 6

С помощью плоского конца нейлонового spudger приподнимите «коричневый» пластиковый язычок, фиксирующий оранжевый ленточный кабель.

Шаг 7

Поднимите пластиковую рамку, чтобы удалить.

Избегайте трех тонких ленточных кабелей.

Шаг 8

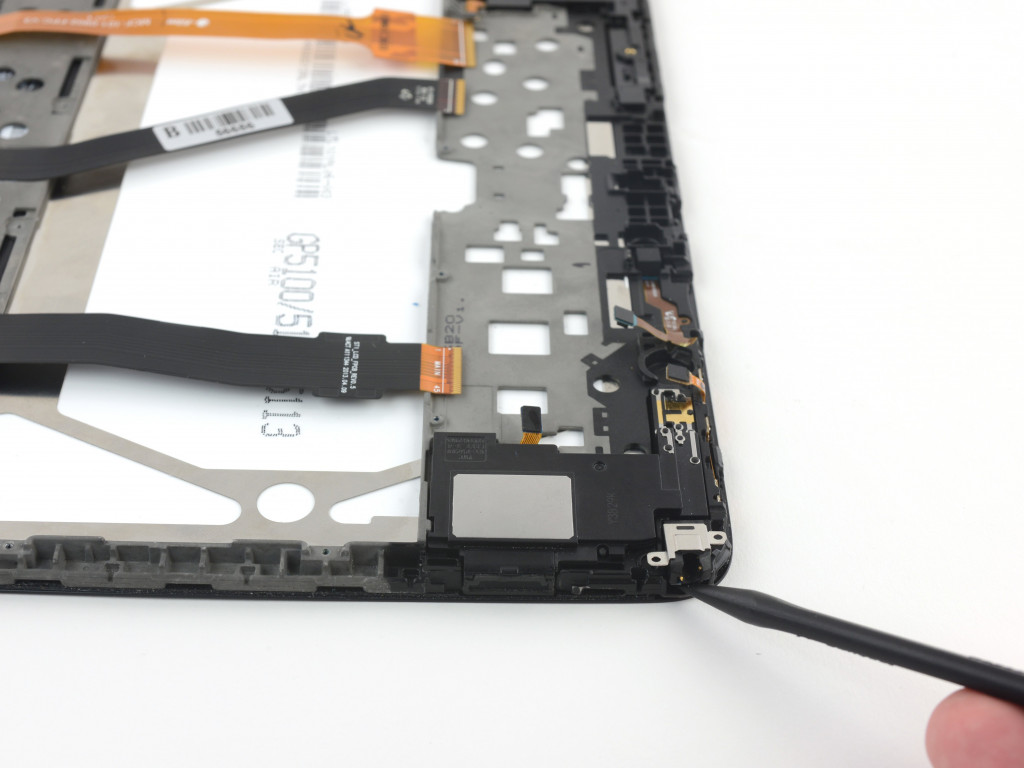

Используйте плоский конец spudger, чтобы поддеть вверх между динамиком и шасси дисплея.

Снимите динамик и вспомогательный порт в сборе.

Шаг 9

Удалите все три ленточных кабеля, аккуратно потянув кабели от разъемов ZIF.

Шаг 10

Используйте отвертку Phillips # 000, чтобы удалить винт 3 мм, крепящий материнскую плату к корпусу дисплея.

Шаг 11

Используйте заостренный конец spudger, чтобы поддеть вверх между другим динамиком и шасси дисплея.

Шаг 12

С помощью отвертки Phillips # 000 выверните десять 3-миллиметровых винтов, крепящих аккумулятор к корпусу.

Шаг 13

Используйте нейлоновый spudger, чтобы перевернуть восемь запрессованных разъемов от материнской платы.

Вибродвигатель отсутствует на этих фотографиях.

Шаг 14

Используйте заостренный конец нейлонового spudger, чтобы вырвать два соединения батареи от материнской платы.

Шаг 15

Используйте пинцет с нейлоновыми наконечниками, чтобы извлечь материнскую плату.

Шаг 16

Поднимите с помощью нейлонового spudger, чтобы извлечь аккумулятор.
