Замена ЖК-экрана Fujifilm FinePix S4200
Шаг 1
Выключи камеру.
Переверните камеру вверх дном, чтобы батарейный отсек показывал.
Шаг 2
Удалите три 4 мм винта снизу камеры с помощью крестовой отвертки # 000.
Шаг 3
Поверните камеру в сторону, где расположены порты динамиков.
Удалите три 4 мм винта с помощью крестовой отвертки # 000.
Шаг 4
Поверните камеру на противоположную сторону, где расположен порт HDMI.
Удалите все пять винтов 4 мм с помощью отвертки Phillips # 000.
Шаг 5
Используйте пластиковый инструмент открытия, чтобы вытащить между задней крышкой камеры от передней панели.
Продолжайте движение вокруг камеры, чтобы создать клин между передней и задней панелями камеры.
Шаг 6
Приложите силу, чтобы отделить заднюю часть корпуса от камеры.
Шаг 7

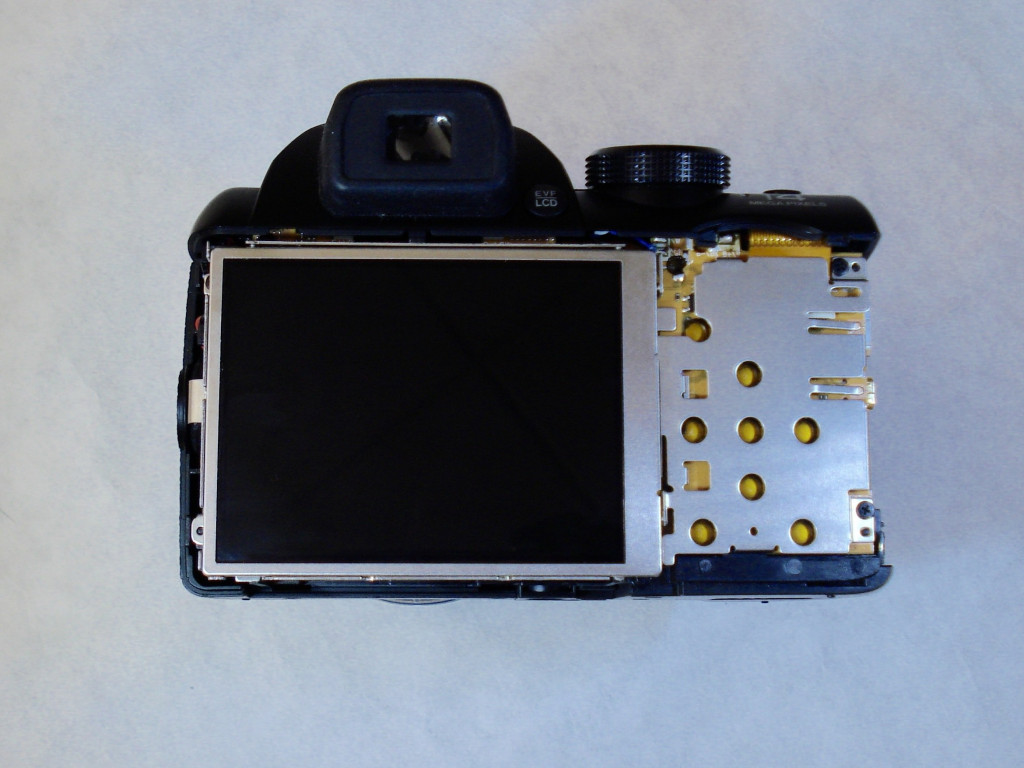

Удалите два 4 мм винта, которые удерживают материнскую плату и металлическую пластину на месте.
Шаг 8
Используйте пластиковый инструмент открытия, чтобы осторожно поднять ЖК-экран от металлической пластины.
Переверните ЖК-экран так, чтобы видна левая сторона металлической пластины.
Шаг 9
С помощью отвертки Phillips # 000 удалите два 4-мм винта, которые расположены на металлической пластине под ЖК-экраном.
Шаг 10
Отсоедините металлическую пластину от материнской платы.
Шаг 11
Потяните маленькую черную защелку, соединяющую оранжевый ленточный кабель с материнской платой.
Аккуратно снимите ЖК-экран с материнской платы.
