Замена платы логики платы iPod Shuffle 2-го поколения

Шаг 1

Перед началом убедитесь, что ваш Shuffle выключен, как показано на рисунке.

Шаг 2

С помощью инструмента для открывания iPod отодвиньте пластиковую крышку со стороны разъема для наушников в случайном порядке.

Снимите пластиковую крышку и отложите ее в сторону.

Шаг 3

Удалите два винта Phillips со стороны разъема для наушников в случайном порядке.

Шаг 4

Используйте край инструмента для открывания iPod, чтобы снять стальную крышку со стороны разъема для наушников Shuffle.

Шаг 5

Используйте край инструмента для открывания iPod, чтобы отодвинуть пластиковую крышку со стороны элементов управления Shuffle.

Снимите пластиковую крышку и отложите ее в сторону.

Шаг 6

Используйте пинцет, чтобы удалить ползунки удержания и перемешивания из перемешивания.

Шаг 7

Удалите два винта Phillips на стороне управления Shuffle.

Шаг 8

Используйте край инструмента для открывания iPod, чтобы снять стальную пластину со стороны органов управления Shuffle.

Шаг 9

Используйте край открывающего инструмента для iPod, чтобы слегка приподнять стальную пластину на стороне гнезда для наушников в случайном порядке, от края выреза в наружном корпусе.

Шаг 10

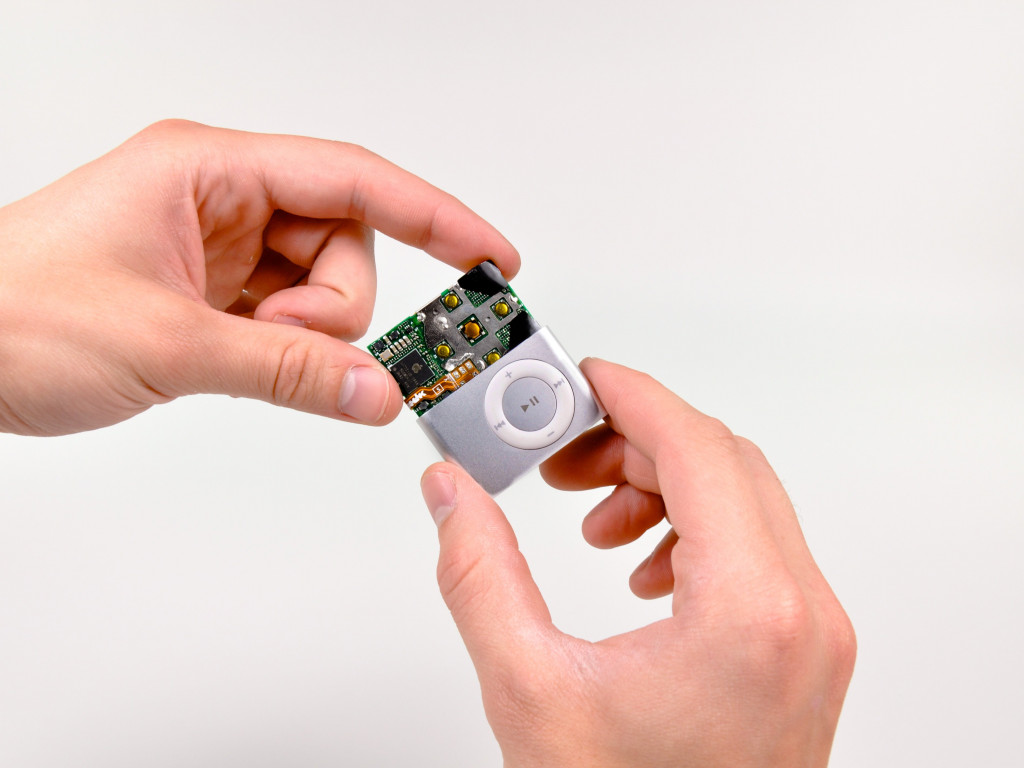

Используйте инструмент для открывания iPod, чтобы вытолкнуть плату логики из наружного корпуса на достаточное расстояние, чтобы схватить плату логики за края.

Выньте плату логики в сборе из внешнего корпуса.
