Замена радиатора и термопасты Dell Inspiron n5110

Шаг 1

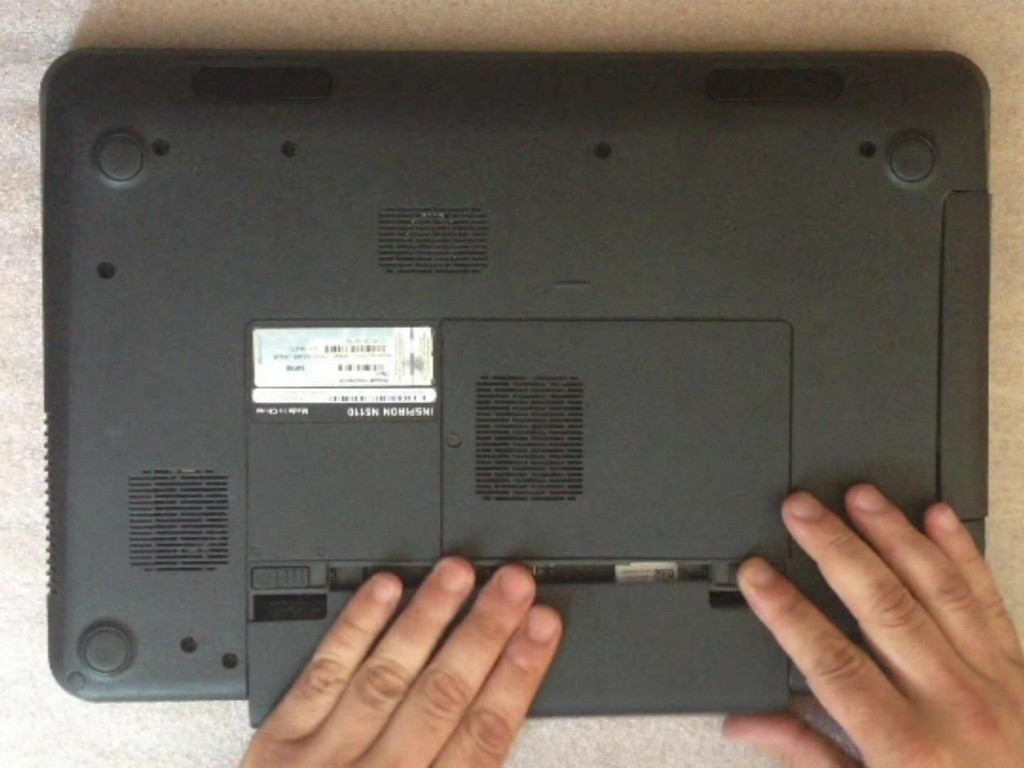

Выключите ноутбук и выньте аккумулятор.

Чтобы снять клавиатуру, поднимите ее с одной стороны, используя нож. Теперь откройте 4 фиксатора на верхней стороне клавиатуры.

Шаг 2

Откройте разъем гибкого кабеля клавиатуры и удалите KB.

Откройте крышку памяти RAM.

Привод DVD удерживается одним винтом. Отвинтив, вы можете удалить диск.

Шаг 3

12x шурупы M 2,5x5,0

4х шурупа М 2,5х5,0

Разъем кабеля выключателя питания

Кабельный разъем для коврика для мыши

Кабельный разъем для горячих клавиш

Сняв все винты и открыв все разъемы, вы можете снять верхний регистр.

Шаг 4

Извлеките заглушку для устройства чтения карт.

Отсоедините гибкий кабель ЖК-дисплея.

Отсоедините коаксиальные кабели WiFi и Bluetooth.

Крепления ЖК-дисплея удерживаются 4х M 2,5x5,0 винтами.

Теперь вы можете удалить модуль ЖК-дисплея.

Шаг 5

Отвинтите 5 винтов M2,5x5,0.

Отсоедините разъем кабеля громкоговорителей.

Снимите дочернюю плату Bluetooth.

Начните извлекать материнскую плату, подняв ее с правой стороны (рядом с разъемом привода DVD).

Будьте осторожны, между материнской платой и двумя дополнительными маленькими платами есть разъемы (плата портов зарядки и разъемы USB, плата слотов WiFi-карт).

Шаг 6

Извлеките жесткий диск.

Отсоедините разъем кабеля вентилятора.

Шаг 7

Снимите систему радиатора.

Очистите контактную поверхность меди.

Шаг 8

Разберите систему радиатора, чтобы очистить вентилятор и радиатор изнутри.

Шаг 9

Очистите старую термопасту / составьте от процессора.

Шаг 10

Теперь поместите новую термопасту / композицию в процессор. Покройте всю поверхность кристалла процессора термокомпозицией.

'' '' ''
