Conair Infiniti Pro Model 259NP Замена горячей / холодной кнопки

Шаг 1

Предостережение: отключите фен перед началом использования данного руководства. Оставление устройства включенным может привести к поражению электрическим током и повреждению устройства.

Держите фен за ручку так, чтобы задняя панель была обращена вверх.

Шаг 2

Держите фен за насадку так, чтобы ручка указывала налево.

Снимите два 1-дюймовых винта Phillips # 2 с задней стороны двигателя вентилятора.

Шаг 3

Предостережение: не пытайтесь открыть или подделать конденсатор. Вы можете страдать от сильных поражений электрическим током.

Держите электрические выключатели так, чтобы провода были направлены вверх.

Шаг 4

Снимите два винта Phillips # 2 с диагональю 15,875 мм с задней панели.

Шаг 5

Внимание: если вы недавно пользовались феном, подождите не менее 10 минут, прежде чем пытаться выполнить этот шаг. Нагревательный элемент все еще может быть очень горячим и может вызвать серьезные ожоги.

Потяните за заднюю часть двигателя вентилятора, чтобы аккуратно вытащить двигатель из фена.

Поднимите прилагаемую электропроводку и теплозащитный экран полностью из фена.

Шаг 6

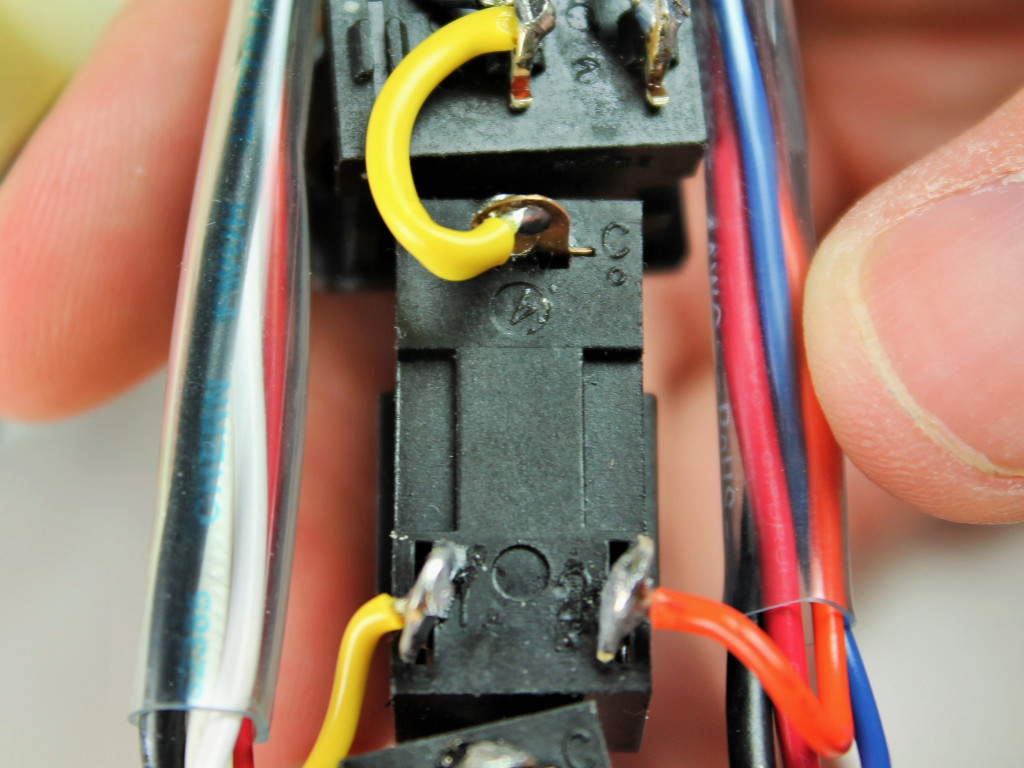

Сосредоточьтесь на середине трех кнопок.

Desolder кнопку в обведенных местах.

Чтобы снова прикрепить новую кнопку, перепаять в тех же точках. Убедитесь, что провода подключены в правильных местах.

Шаг 7

Начиная с того места, где шнур крепится к ручке, раздвиньте две пластиковые панели.

Продолжайте отделять заднюю панель, работая вдоль шва.

С умеренной силой полностью снимите заднюю панель с фена.
