Замена порта питания Fujitsu Lifebook Stylistic Q584

Шаг 1

Удалите белую наклейку, закрывающую винты «(если применимо)»

С помощью отвертки PH1 открутите четыре 2-мм винта с задней стороны устройства.

Шаг 2

Снимите десять 3 мм винтов с помощью отвертки PH00 с экрана.

Шаг 3

Поднимите плату порта питания переменного тока от устройства.

Шаг 4

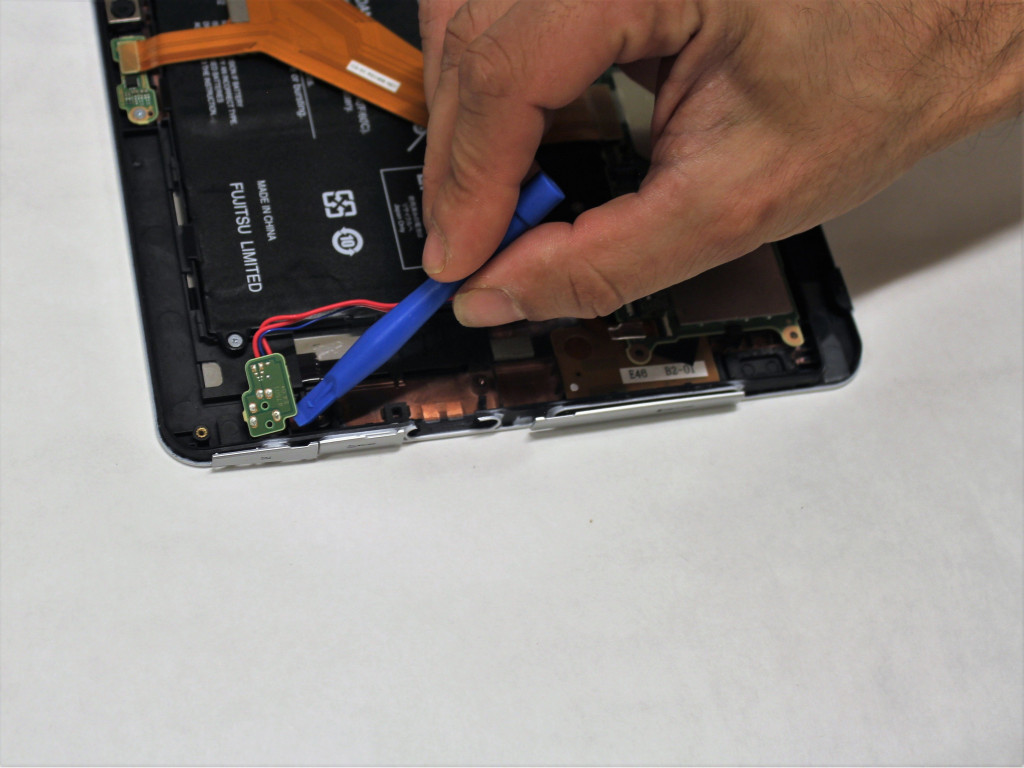

Вставьте пластиковый инструмент открытия вдоль шва задней части корпуса.

Аккуратно сдвиньте пластиковый инструмент открытия по всему шву, освобождая зажимы.

Шаг 5

Снимите серую крышку порта док-станции

Шаг 6

Отключите провода от материнской платы

Шаг 7

Осторожно поднимите заднюю крышку и удалите ленту смарт-карты с материнской платы.

Шаг 8

Аккуратно сдвиньте пластиковый инструмент открытия по всему шву, освобождая зажимы.

Шаг 9

Снимите экран с устройства и удалите ленту сканера отпечатков пальцев с материнской платы.
