Замена экрана HP Pavilion DM4 в сборе

Шаг 1

Найдите переключатель блокировки в нижней части компьютера.

Шаг 2

Выключите устройство, отсоедините его от всех источников питания и извлеките аккумулятор.

Удалите 2 винта, которыми крепится крышка памяти, затем снимите крышку.

Шаг 3 Снять упор для рук

Теперь, когда мы закончили извлекать аккумулятор, крышки и клавиатуру, мы должны снять упор для рук.

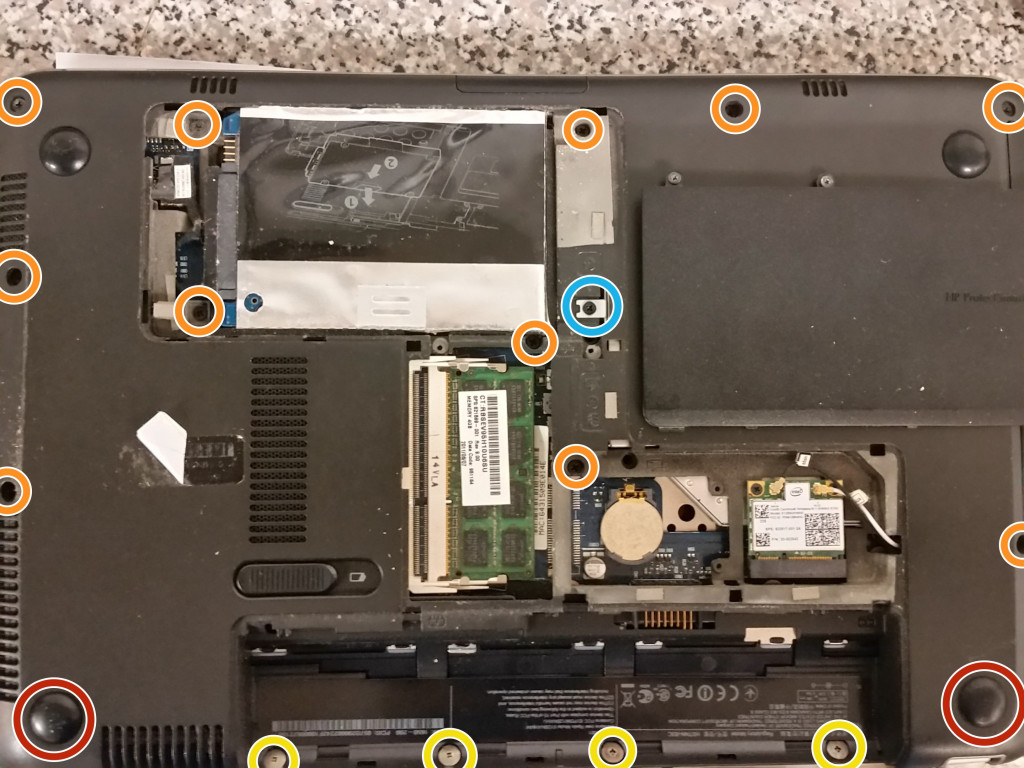

Переверните ноутбук снизу вверх. Снимите две задние резиновые ножки с помощью небольшой отвертки с плоской головкой и удалите два винта Philips того же размера под ними.

Удалите 11 винтов Philips того же размера.

Удалите один более короткий винт Philips, фиксирующий дисковод, и выдвиньте дисковод.

Удалите еще 4 винта Philips, они имеют другой размер.

Извлеките жесткий диск, потянув за язычок Caddy, потяните за разъем на материнской плате и отложите диск в сторону. Удалите все винты, которые вы видите сзади, где был жесткий диск. '' 'Также отсоедините разъемы беспроводной антенны.' ''

Переверните ноутбук, откройте экран и отсоедините кабели питания сенсорной панели и считывателя отпечатков пальцев от материнской платы.

Удалите три оставшихся винта, удерживающие упор для рук. Используйте медиатор, чтобы отделить упор для рук от основания, а затем медленно поднимите упор для рук, чтобы открыть кабель кнопки питания. Снимите его, а затем отложите упор для рук в сторону. Уф!

Шаг 4

Сдвиньте замок, пока не почувствуете, что он разблокировал аккумулятор.

Шаг 5

Удалите 2 винта, крепящих крышку аппаратного обеспечения, затем снимите крышку.

Удалите 2 винта, которыми крепится крышка жесткого диска, затем снимите крышку.

Шаг 6

Удалите два меньших винта Philips, крепящие левый шарнир к основанию.

Повторите то же самое для правой петли.

Отсоедините разъем кабеля ЖК-дисплея.

Поднимите сборку от основания. Вы сделали!

Шаг 7

Вытащить аккумулятор

Шаг 8

Удалите винты (как показано на рис.), Эти два винта крепят клавиатуру HP.

Убедитесь, что вы используете плоскую отвертку или аналогичный инструмент, чтобы освободить два язычка клавиатуры.

Шаг 9

Поверните устройство правой стороной вверх и потяните рамку клавиатуры вверх. Обязательно используйте плоскую отвертку или аналогичный инструмент, чтобы отодвинуть клавиатуру от рамы.

Найдите и удалите кабель блокировки и разблокируйте кабели клавиатуры.

Выдвиньте кабель клавиатуры и установите новую клавиатуру HP Pavilion DM4.
