MacBook Pro 15-дюймовый дисплей Retina, конец 2013 года, замена батареи

MacBook Pro 15-дюймовый дисплей Retina, конец 2013 года, замена батареи

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Используйте плоский конец spudger, чтобы вытащить кабель данных платы ввода-вывода прямо из гнезда на плате логики.

Не поднимайте кабель данных платы ввода-вывода, так как его разъем очень хрупкий. Протяните кабель параллельно поверхности платы логики.

Шаг 5

Используйте кончик spudger, чтобы вытащить правый разъем динамика вверх и из гнезда на материнской плате

Обязательно приподнимите кабельную головку, а не саму розетку. Поддавливание гнезда может привести к его отделению от платы логики.

Шаг 6

Один 5,6 мм T5 Torx винт

Один 6,9 мм T5 Torx винт

Один 2,6 мм T5 Torx винт

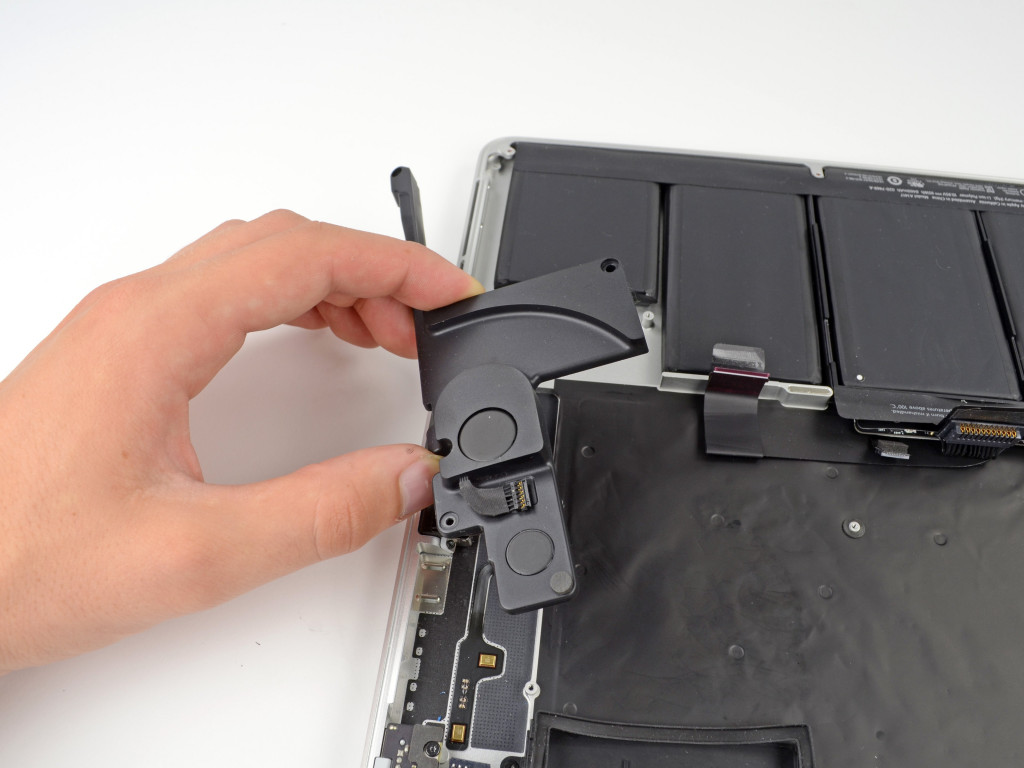

Поднимите левый динамик из верхнего регистра и отложите его в сторону.

Шаг 7

Шаг 8

Шаг 9

Точки подключения кабеля хрупкие. Будьте осторожны, поднимайте только за разъем, а не за розетку или кабель.

Для повторного подключения аккуратно выровняйте разъем на месте над гнездом и плотно прижмите его к плоской поверхности spudger.

Шаг 10

Аналогичным образом выньте разъем платы ввода-вывода из гнезда на плате ввода-вывода.

Отсоедините кабель платы ввода-вывода от MacBook Pro.

Шаг 11

Шаг 12

Один 4,4 мм T5 Torx винт

Один 5,0 мм винт T5 Torx с 2 мм хомутом.

Один 3,9 мм широкий винт Torx T5

Шаг 13

Шаг 14

Осторожно поднимите плату ввода-вывода и снимите ее с нижнего регистра.

Шаг 15

Используйте плоский конец spudger, чтобы откинуть фиксирующую крышку на разъеме ZIF ленточного кабеля клавиатуры.

Убедитесь, что вы смотрите на удерживающую крышку на петлях, но не на саму розетку.

Используйте плоский конец spudger, чтобы вытолкнуть ленточный кабель клавиатуры из гнезда.

Шаг 16

Один 5,6 мм T5 Torx винт

Один 6,9 мм T5 Torx винт

Один 2,6 мм T5 Torx винт

Снимите правый динамик с MacBook Pro.

Шаг 17

Чтобы защитить дисплей, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его во время работы.

Шаг 18

Отложите нижний регистр в сторону.

Шаг 19

Согните кабели аккумулятора назад и в сторону, следя за тем, чтобы разъем аккумулятора случайно не соприкасался с платой логики.

Шаг 20

Обязательно нажимайте параллельно плате, сначала с одной стороны, а затем с другой, чтобы медленно «вывести» разъем из гнезда. Не приподнимайте, иначе вы повредите розетку.

Шаг 21

Убедитесь, что вы смотрите на удерживающую крышку на петлях, но не на саму розетку.

Начиная сверху кабеля, вставьте пластиковый инструмент открытия под правым кабелем вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он прочно прилегает к плате логики.

Шаг 22

Убедитесь, что вы смотрите на удерживающую крышку на петлях, но не на саму розетку.

Начиная с верхней части кабеля, вставьте пластиковый инструмент под левым кабелем вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он прочно прилегает к плате логики. Если необходимо, используйте iOpener или фен для нагрева кабеля, чтобы смягчить клей и облегчить его удаление.

Поднимите левый вентилятор из устройства.

При переустановке вентилятора проще всего подключить ленточный кабель вентилятора, когда вы уроните вентилятор на место, а не после того, как вы установили три винта вентилятора.

Шаг 23

Шаг 24

На следующих этапах вы примените жидкое средство для удаления клея к правому (внешнему) краю батареи. Если держать эту сторону MacBook Pro поднятым, жидкость удалит клей под батареей.

Шаг 25

Вставьте spudger ниже длины крышки, освобождая клей.

Поднимите крышку и переверните ее, чтобы получить доступ к кабелям внизу.

Шаг 26

Один 4,4 мм T5 Torx винт

Один 3,9 мм широкий винт Torx T5

Один 5,0 мм винт T5 Torx с 2 мм хомутом

Шаг 27

Шаг 28

Средство для удаления клея содержит ацетон, мягкое раздражение кожи и глаз.

Носите защитные очки при обращении и применении средства для удаления клея. (Защита глаз включена в ваш комплект.)

Не надевайте контактные линзы без защиты глаз.

Защитные перчатки также включены в ваш комплект. Если вас беспокоит возможное раздражение кожи, наденьте перчатки прямо сейчас.

Шаг 29

Кабели прикреплены к вентилятору, поэтому аккуратно снимите их, чтобы не повредить их.

Осторожно отведите кабели от пластиковой кабельной направляющей.

Шаг 30

При переустановке вентилятора проще всего подключить ленточный кабель вентилятора, когда вы уроните вентилятор на место, а не после того, как вы установили три винта вентилятора.

Шаг 31

Убедитесь, что вы смотрите на удерживающую крышку на петлях, но не на саму розетку.

Вытащите ленточный кабель микрофона из гнезда.

Шаг 32

Поверните, чтобы ослабить или снять крышку бутылки, прежде чем отрезать наконечник аппликатора.

Это распечатывает бутылку и позволяет выровнять давление перед тем, как разрезать наконечник аппликатора. '' 'Если вы пропустите этот шаг, средство для удаления клея может неожиданно распылиться при обрезании наконечника.' ''

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Резка рядом с узким концом даст вам лучший контроль, так что вы можете наносить клей для удаления в небольших количествах.

Поверните и плотно закройте крышку бутылки, прежде чем продолжить.

Шаг 33

Вытащите кабель данных дисплея прямо из гнезда на плате логики.

Не поднимайте на дисплей кабель данных, так как его разъем очень хрупкий. Протяните кабель параллельно поверхности платы логики.

Шаг 34

Вам не нужно использовать очень много. Маленькая бутылка содержит более чем в два раза больше растворителя, необходимого для удаления всех элементов батареи.

Подождите 2-3 минуты, пока жидкий съемник клея проникнет под аккумуляторный элемент, прежде чем переходить к следующему шагу.

Шаг 35

Шаг 36

Это может помочь аккуратно повернуть карту, чтобы открыть небольшой зазор между аккумуляторной батареей и корпусом MacBook Pro.

Вставьте карту под аккумуляторную батарею, чтобы отделить ее от клея, крепящего ее к верхнему корпусу MacBook Pro.

Шаг 37

Один 3,1 мм винт T5 Torx

Один 2,5 мм T5 Torx винт

Один 5,5 мм серебристый винт T5 Torx с приподнятой головкой

Два 5,7 мм винта T5 Torx

Один 3,8 мм серебряный винт T5 Torx

Шаг 38

Оставьте пластиковую карточку под батарейным отсеком, чтобы предотвратить повторное прилипание при переходе к следующему шагу.

Шаг 39

Возможно, вам придется сдвинуть плату логики на несколько миллиметров влево, чтобы получить зазор для портов вдоль правого края платы.

Используя плоский конец spudger, осторожно вытолкните разъем MagSafe 2 из гнезда в нижней части платы логики.

Отсоединение разъема MagSafe 2 может быть затруднено. Если вы удаляете плату логики только для того, чтобы временно убрать ее с дороги, например, для замены батареи, вам может быть проще просто , а затем удалите плату логики и плату MagSafe вместе.

Шаг 40

Подождите 2-3 минуты, пока жидкий съемник клея проникнет под аккумуляторный элемент, прежде чем переходить к следующему шагу.

Шаг 41

При переустановке материнской платы убедитесь, что все кабели видны и не зажаты под материнской платой.

По часовой стрелке сверху: аккумулятор, правый динамик, подсветка клавиатуры, AirPort / камера, дисплей, микрофон, левый динамик, клавиатура и трекпад.

Шаг 42

Нажмите на карту под вторым аккумуляторным элементом и сдвиньте ее из стороны в сторону, чтобы отделить клей снизу.

Оставьте пластиковую карту под обоими батарейными элементами (или ), чтобы предотвратить их повторное прилипание при переходе к следующему шагу ,

Шаг 43

Повторите процедуру из предыдущих шагов, чтобы отделить два элемента батареи на этой стороне:

Нанесите клей для удаления на приподнятый край внешнего элемента батареи и подождите 2-3 минуты, пока он не проникнет.

Отведите один угол пластиковой карты под аккумуляторный элемент и полностью вставьте карту под аккумуляторный блок, чтобы отделить его.

Сделайте то же самое для соседней клетки.

Оставьте пластиковую карту на месте или переверните батарейные элементы, чтобы они не прилипали во время следующих действий.

Шаг 44

Подождите 2-3 минуты, пока удалитель клея проникнет, прежде чем продолжить.

Шаг 45

Вставьте карту под аккумуляторную батарею, чтобы разрезать клей, фиксирующий ее на месте.

Пока не пытайтесь полностью отделить эту батарейку. Оставьте свою пластиковую карту на месте, чтобы предотвратить ее повторное прилипание.

Шаг 46

Шаг 47

Не поддевайтесь вдоль края, ближайшего к разъему аккумулятора, иначе вы рискуете повредить ленточный кабель клавиатуры.

Вставьте карту полностью под аккумуляторный элемент и оставьте его, чтобы предотвратить повторное прилипание аккумуляторного элемента.

Шаг 48

Шаг 49

Повернув передний край MacBook Pro к себе, поднимите правую сторону и снова поднимите его.

Шаг 50

Подождите 2-3 минуты, пока удалитель клея проникнет, прежде чем продолжить.

Шаг 51

Вставьте карту под аккумуляторную батарею, чтобы разрезать клей, фиксирующий ее на месте.

Пока не пытайтесь полностью отделить эту батарейку. Оставьте свою пластиковую карту на месте, чтобы предотвратить ее повторное прилипание.

Шаг 52

Поднимите и переверните два внешних элемента батареи, чтобы освободить доступ к оставшемуся приклеенному краю к левому центру элемента батареи.

Вставьте карту полностью под аккумуляторный элемент и оставьте его, чтобы предотвратить повторное прилипание аккумуляторного элемента.

Извлеките первую карту, вставленную под этот аккумулятор на предыдущем шаге.

Шаг 53

Шаг 54

Перед установкой новой батареи удалите весь старый клей с корпуса MacBook Pro.

Если повезет, вы можете медленно вытянуть каждую полоску клея пальцами.

В противном случае, смочите каждую полоску клея небольшим количеством средства для удаления клея в течение 2-3 минут, а затем сотрите его пластиковым инструментом. Это может занять довольно много времени, так что наберитесь терпения.

Удалите остатки клея и дайте MacBook Pro несколько минут, чтобы высохнуть на воздухе.

Сменный аккумулятор, входящий в комплект , поставляется с предварительно установленным клеем. Прежде чем снимать пленку, покрывающую клей, тщательно проверьте правильность установки батареи и ее выравнивание, а затем плотно прижмите каждую ячейку на место. Если имеются какие-либо дополнительные пленки / вкладыши, которых не было в исходной батарее, удалите их сейчас.

недавно установленная батарея: зарядите ее до 100% и продолжайте заряжать не менее 2 часов. Отключите и используйте его как обычно, чтобы разрядить аккумулятор. Когда вы увидите предупреждение о низком заряде батареи, сохраните свою работу и оставьте ноутбук включенным, пока он не перейдет в режим сна из-за низкого заряда батареи. Подождите не менее 5 часов, затем зарядите свой ноутбук непрерывно до 100%.

Если вы заметили необычное поведение или проблемы после установки новой батареи, вам может потребоваться .
