Замена материнской платы JLab Pro-7

Шаг 1

Инструменты, необходимые для выполнения этой задачи, указаны выше в разделе «Инструменты».

Возьмите планшет и подготовьте инструменты, чтобы открыть его и закрепить компоненты внутри.

Шаг 2

Как только задняя панель будет снята, вы найдете материнскую плату в верхней части задней панели планшета.

Красная коробка показывает, где находится ваша материнская плата

Шаг 3

В нижней части планшета есть два винта.

Один винт находится в нижнем левом углу, а другой - в нижнем правом углу.

Здесь вам нужно взять небольшую отвертку Phillips и аккуратно вынуть эти винты. Будьте осторожны, чтобы не зачищать винты при их извлечении.

Шаг 4

Первым шагом при замене материнской платы является снятие двух кусочков термоленты.

Термоленту можно найти в красных прямоугольниках рисунка.

Шаг 5

Теперь возьмите инструмент для подделки и постарайтесь осторожно снять заднюю крышку.

Тыльная сторона не хочет легко смещаться, поэтому убедитесь, что конец инструмента для подглядывания находится под экраном, чтобы получить достаточное усилие, чтобы начать снимать заднюю крышку с экрана.

Будьте осторожны, когда поддеваете край планшета! Избегайте щелкания кнопок громкости и блокировки. Также старайтесь не копаться в планшете слишком глубоко, чтобы не повредить какие-либо компоненты внутри.

Шаг 6

Теперь вам нужно расплавить паяные соединения, чтобы отсоединить провода, удерживающие материнскую плату.

Паяные соединения в нижней средней части материнской платы находятся снаружи, но паяные соединения в верхнем правом углу закрыты ленточными разъемами.

В любом случае необходимо отсоединить ленточные разъемы, чтобы снять материнскую плату. Это будет показано на следующем шаге.

Шаг 7

Обязательно обходите периметр планшета, чтобы снять заднюю крышку.

Приложите небольшое количество давления по периметру, пока не увидите, что эта секция выскакивает.

Продолжайте двигаться по часовой стрелке или против часовой стрелки, пока спина не будет полностью снята.

Шаг 8

Красные прямоугольники показывают, где на материнской плате необходимо отсоединить ленточные разъемы.

Перед выполнением этого раздела убедитесь, что термолента полностью отключена.

Шаг 9

Там у вас есть теперь спина должна быть полностью удалена.

Обязательно осмотрите планшет на предмет повреждений, оторвавшихся от задней панели панели.

Если какие-либо внутренние устройства выпали или кажутся поврежденными, ознакомьтесь с нашими инструкциями, и мы сможем вам помочь!

Шаг 10

Отсоединение ленточных разъемов не требует больших усилий. Как всегда, будьте осторожны со всеми компонентами, с которыми вы работаете.

Используйте инструмент pry, чтобы поднять черную вкладку (на которую указывают красные стрелки).

Когда черный язычок перевернут, можно вытащить ленточный соединитель.

Шаг 11

Вот другие ленточные разъемы, которые находятся на материнской плате

Эти ленточные разъемы можно снять так же, как и первый ленточный разъем в нижней части материнской платы.

Как только все три ленточных разъема отсоединены, вы можете приступить к удалению паяных соединений с помощью паяльника.

Шаг 12

Пайка - очень полезная, но опасная техника. Само железо становится очень горячим. Чтобы свести к минимуму и риск получения телесных повреждений или повреждения вашего продукта, прежде чем продолжить, перейдите по нашим ссылкам на страницы безопасности и инструкции по пайке.

Дайте паяльнику нагреться, прежде чем пытаться удалить припой.

Как только ваш паяльник станет достаточно теплым, поместите наконечник рядом с паяными швами, которые имеют красный круг

Эти паяные соединения должны плавиться довольно быстро. После того, как они были расплавлены и провода можно безопасно удалить.

Шаг 13

Это последний шаг руководства

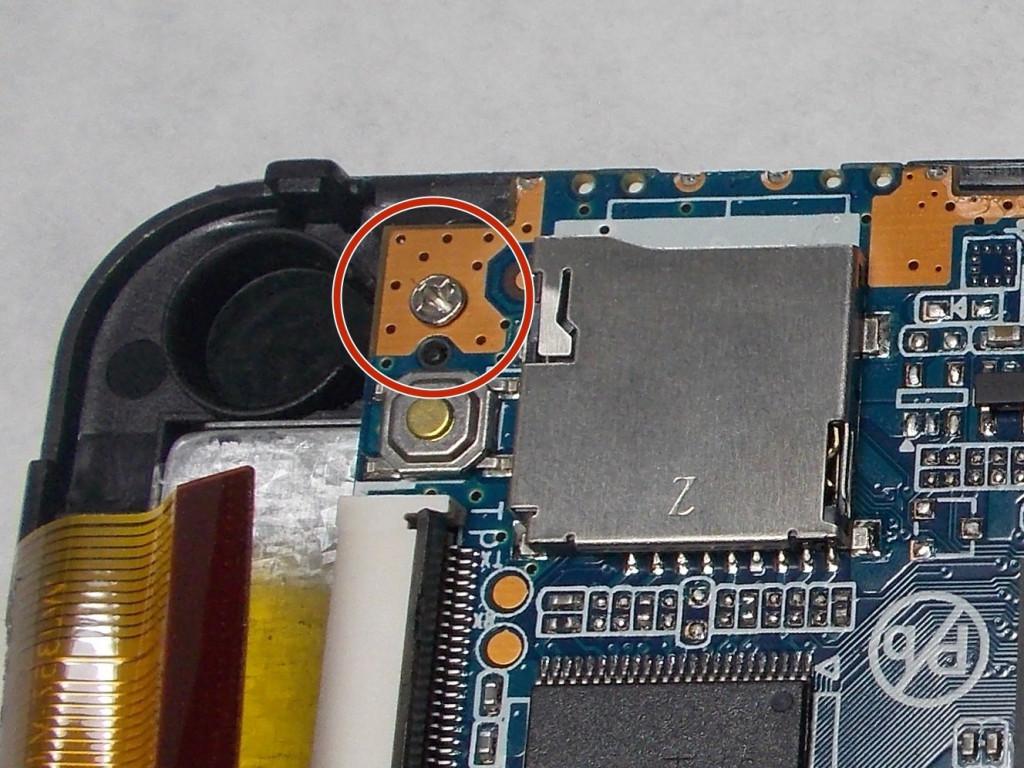

Есть два винта, которые должны быть удалены с помощью того же винтового привода, который указан в разделах инструментов данного руководства.

После того, как винты будут удалены, материнская плата может быть поднята и заменена.
