MacBook Pro 13 "Замена антенны AirBort в середине 2009 года

Шаг 1

Используйте плоский конец spudger, чтобы поднять разъем батареи вверх из гнезда на плате логики.

Шаг 2

Будьте очень осторожны, чтобы вытащить под разъем, как показано, а не под саму розетку. В противном случае вы можете случайно отделить разъем от платы логики.

Шаг 3

Он должен двигаться примерно на 1/4 дюйма и останавливаться. Не заставляйте его выходить за пределы этой точки.

Шаг 4

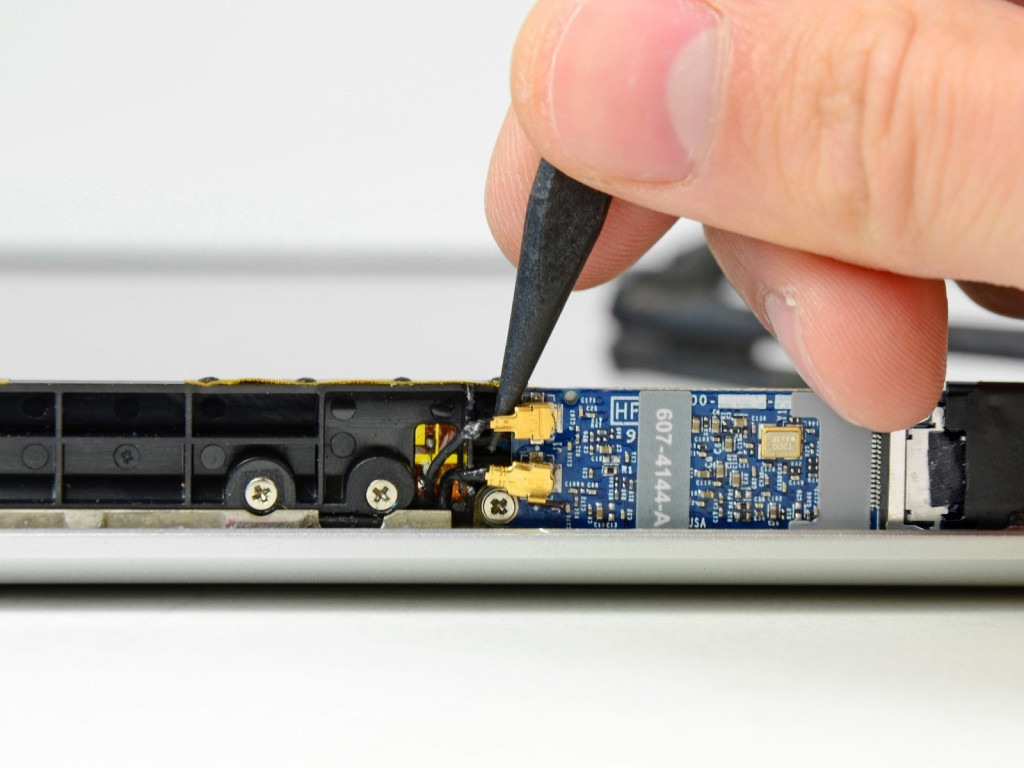

Будьте осторожны, чтобы не сломать разъемы на плате AirPort.

Шаг 5

Шаг 6

Шаг 7

Протяните кабель параллельно поверхности платы логики в направлении оптического привода. Не тяните прямо вверх, иначе вы разрушите разъем.

Если вы видите , прилипший к плате логики, которая предотвращает выскальзывание кабеля камеры, аккуратно отсоедините его от логики доска. При необходимости нанесите немного тепла от фена или теплового пистолета, чтобы смягчить клей, удерживающий его на месте. '' 'Не' '' пытайтесь принудительно отсоединить кабель с фиксатором на месте.

Если у вас все еще есть проблемы, используйте точку spudger, чтобы нажать на каждую сторону разъема и [ "медленно из гнезда".

Шаг 8

Выполняйте это действие по всей длине крышки сцепления, пока вы не сможете снять ее с рамки, прикрепив ее к дисплею.

Шаг 9

Шаг 10

Шаг 11

Шаг 12

Два 8 мм винта Phillips.

Один 4-миллиметровый винт Филлипса.

Один из 8-миллиметровых винтов Phillips, вероятно, останется в замкнутом контуре заземления кабеля камеры.

Выдвиньте кронштейн кабеля камеры из-под сабвуфера и снимите его с компьютера.

Шаг 13

Вытяните разъем кабеля данных дисплея прямо из гнезда.

Убедитесь, что вытащили разъем прямо, а не прямо из гнезда.

Шаг 14

Один 7 мм винт Филлипса.

Один 5-миллиметровый винт Филлипса.

Поднимите скобу кабеля дисплея данных из верхнего регистра.

Шаг 15

Для моделей середины 2009 года требуется драйвер T6 Torx, а для моделей середины 2010 года - T8.

Шаг 16

Положите открытый MacBook на стол, как показано на рисунке.

Удерживая дисплей и верхний регистр левой рукой, используйте драйвер Torx, чтобы снять оставшийся 6,5 мм винт с нижнего кронштейна дисплея.

Шаг 17

Удалите последний оставшийся 6 мм винт Torx, крепящий дисплей к верхнему корпусу.

Шаг 18

Слегка поверните дисплей от верхнего регистра.

Шаг 19
