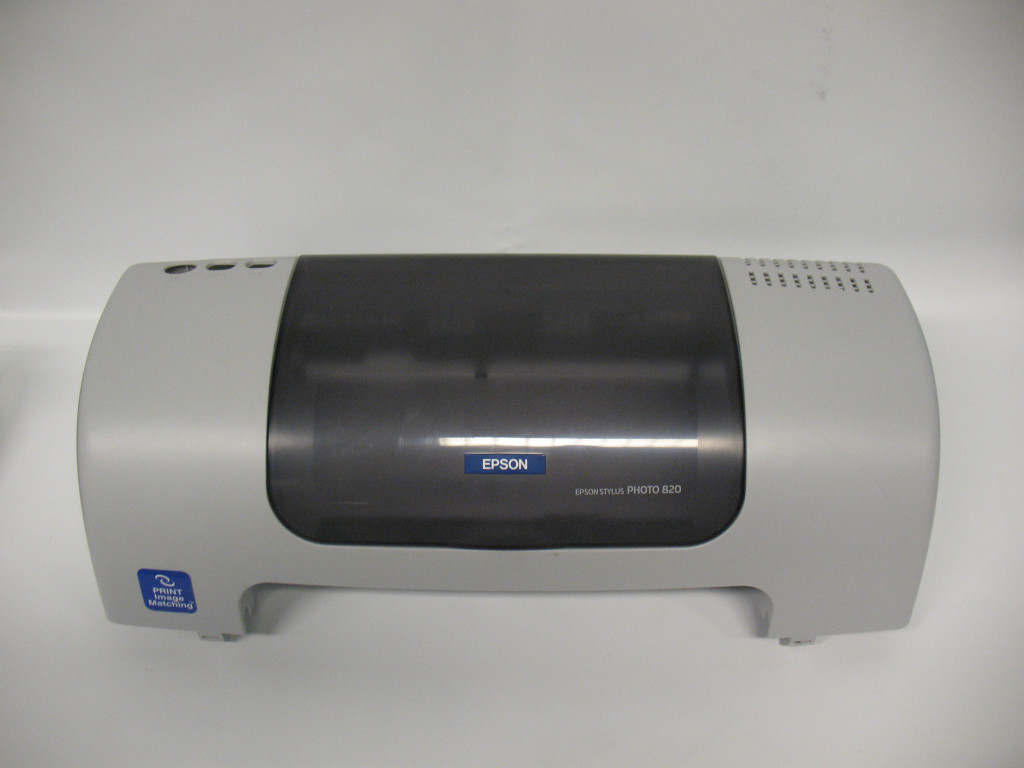

Разборка Epson Stylus Photo 820 Верхняя крышка
Шаг 1
Чтобы снять верхнюю крышку принтера, сначала нужно снять ее с нескольких вкладок.
Шаг 2
Эти три самые легкие вкладки для удаления. Они расположены на задней стороне принтера.
Нажмите на язычок одним из пластиковых инструментов открытия.
Удерживайте язычок, используя инструмент между язычком и отверстием. Потяните вверх корпус, чтобы язычок не защелкнулся на месте.
Повторите этот процесс с самой правой вкладкой, затем перейдите к средней вкладке.
Шаг 3
При просмотре с передней стороны принтера есть вкладка в левом нижнем углу.
Просмотр отверстия для вкладок в нижней части принтера.
Вставьте мини-отвертку в отмеченное отверстие и вытащите язычок.
Нажмите на синюю наклейку принтера, одновременно потянув за корпус. Используйте один из инструментов, чтобы держать открытую вкладку открытой.
Шаг 4
В правом углу принтера есть еще одна вкладка (вид спереди).
Просмотр отверстия для вкладок из-под принтера.
Увеличено отверстие для вкладки.
Следуйте тем же инструкциям в шаге 3, чтобы удалить эту вкладку.
Шаг 5
Последние две вкладки могут быть более сложными для выпуска. Если смотреть спереди, они расположены в заднем левом и правом углах принтера.
Точки освобождения выступов расположены в отверстиях на углубленной области основания (более темная часть).
Используйте мини-отвертку, чтобы вырвать язычок.
Используйте один из пластиковых инструментов, чтобы убрать язычок. Когда он отпустится, нажмите на принтер (если смотреть со стороны) и потяните за корпус.
Шаг 6
Все вкладки были выпущены.
При попытке полностью снять крышку, он зацепляется за эти два задних компонента. Маневрировать вокруг них может быть сложно.
Слегка сдвиньте крышку вправо, а затем отодвиньте ее назад (за пределы экрана на этом рисунке). Это должно дать ему некоторое пространство для маневра. Повторите это по мере необходимости.
Шаг 7
Теперь потяните крышку вверх и снимите.
