Замена материнской платы Dopo Double Power 7

Замена материнской платы Dopo Double Power 7

Шаг 1

Задняя панель прикреплена к переднему корпусу и может быть просто разобрана без повреждений.

Шаг 2

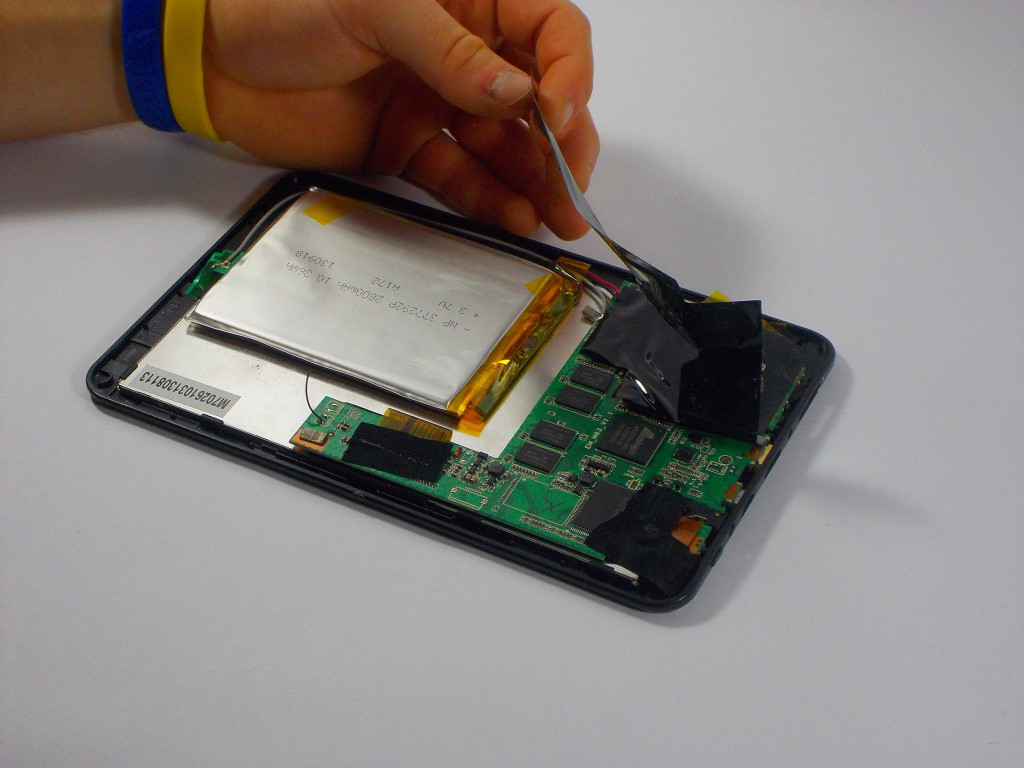

Удалите любую статическую ленту, покрывающую материнскую плату.

Шаг 3

Осторожно заклините пластиковый инструмент открытия между швом, который разделяет обе половины таблетки.

Шаг 4

Используя плоский конец spudger или пинцета, удалите три кабеля, подключенных к материнской плате.

Кабели можно отсоединить, подняв черную часть розетки, как показано стрелкой.

Как только рычаг поднят, осторожно потяните за него.

Шаг 5

Запустите пластиковый инструмент открытия вдоль шва, ища зажимы и поднимите на задней панели.

Шаг 6

С помощью крестообразной отвертки размера 0 выверните четыре винта, которыми крепится материнская плата.

Шаг 7

Задняя панель должна полностью оторваться.

Шаг 8

Используя кусачки, обрежьте красный, черный и серый провода. Оставьте достаточно проволоки для повторной пайки, если это возможно.

Материнская плата теперь может быть удалена
