Замена ЖК-дисплея BlackBerry Bold 9700

Замена ЖК-дисплея BlackBerry Bold 9700

Шаг 1

Извлеките батарею, поддев нижнюю часть батареи вверх.

Как только батарея направлена ​​вверх, снимите ее с верхней части устройства.

Обязательно отключите все источники питания перед началом работы с электронными устройствами, чтобы избежать нанесения вреда себе или устройству.

Шаг 2

Переверните материнскую плату так, чтобы ЖК-дисплей находился на одном уровне с поверхностью вашего рабочего пространства.

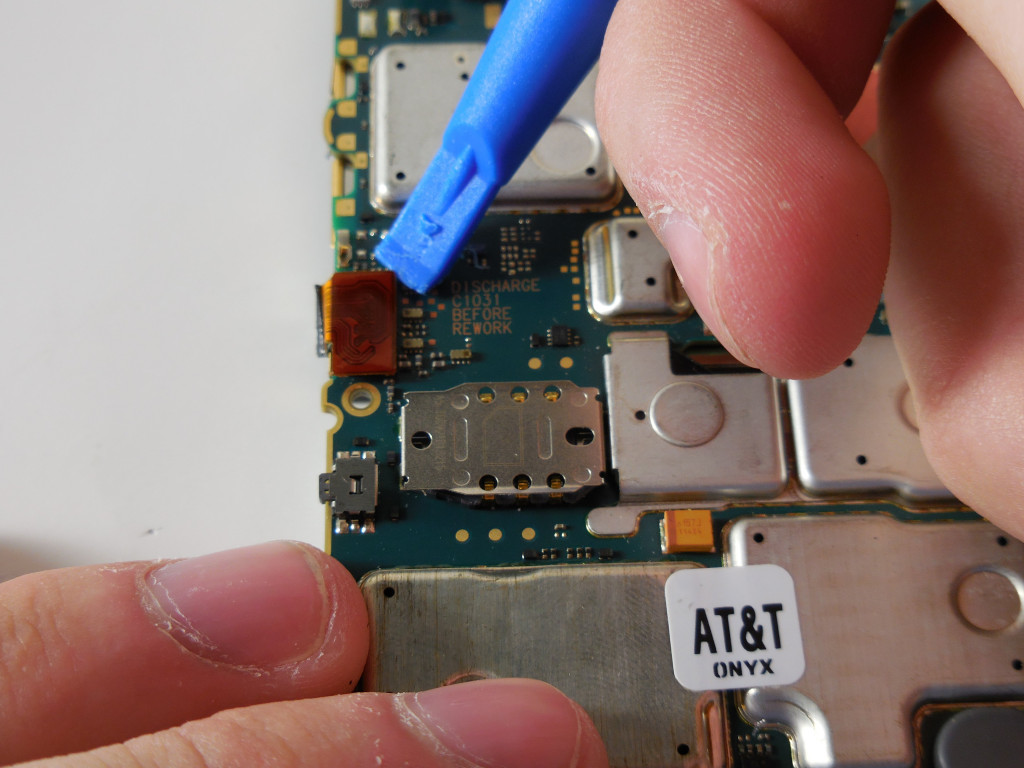

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять ленточный разъем, расположенный на левой стороне материнской платы.

Быть нежным. Ленточные разъемы очень хрупкие.

Шаг 3

Сдвиньте SIM-карту из-под держателя вверх к контактам разъема аккумулятора.

Вы должны извлечь SIM-карту, прежде чем сможете полностью разобрать устройство. Невыполнение этого требования может привести к повреждению компонентов в дальнейшем в этом процессе.

Шаг 4

Используйте пластиковый инструмент открытия, чтобы аккуратно отогнуть две золотые металлические скобки в верхней части дисплея.

Шаг 5

Снимите панель логотипа AT & T с помощью пластикового инструмента для открывания.

Вы услышите щелкающий звук, когда пластиковые вкладки выскочит.

Шаг 6

Используйте пластиковый инструмент открытия, чтобы вырвать ЖК-дисплей с доски.

Экран удерживается на доске двумя прочными липкими прокладками. Вам нужно будет энергично подглядывать. Не бойтесь ломать доску. Экран оторвется задолго до того, как плата сломается.

Удаление трекпада перед этим ремонтом не является обязательным. Если вы хотите это сделать, следуйте инструкциям по удалению.

Шаг 7

С помощью отвертки T5 Torx удалите два черных винта с головкой Torx 5,57 мм под клавиатурой.

Шаг 8

Вставьте нижние штыри нового ЖК-дисплея в золотые прорези над панелью отдыха трекпада.

Плотно нажмите новый дисплей на место.

Шаг 9

Используйте пластиковый инструмент открытия, чтобы снять рамку вашего устройства.

Вы услышите щелчок при появлении вкладок.

После того, как чехол отсоединен от устройства, сдвиньте чехол от верхней части телефона.

Шаг 10

Используйте пластиковый инструмент открытия, чтобы согнуть золотые скобки обратно на место

Нажмите на разъем ленты на место.

Шаг 11

Аккуратно поднимите нижнюю часть клавиатуры вверх.

Отодвиньте клавиатуру от нижней части ЖК-дисплея и поднимите вверх.

Шаг 12

Удалите два стальных винта с головкой Torx 4,13 мм с помощью отвертки T5 Torx.

Шаг 13

Осторожно приподнимите разъем ленты в верхней части телефона с помощью пластикового инструмента для открывания.

Ленточные разъемы хрупкие. Слишком большое усилие в неправильном месте повредит ленту и может заставить вас заменить весь узел.

Шаг 14

Удалите две верхние винты Torx с головкой 4,13 мм с помощью отвертки T5 Torx.

Теперь у вас должно быть два 5,57-миллиметровых черных винта с головкой Torx и четыре 4,13-миллиметровых стальных винта с головкой Torx. Не теряй их.

Поднимите прозрачную пластиковую крышку прямо вверх.

Шаг 15

Возьмите материнскую плату за экран

Поднимите доску от основания корпуса и вертикально вверх.
