Материнская плата Sony Cyber-shot DSC-W55 - замена второй половины

Материнская плата Sony Cyber-shot DSC-W55 - замена второй половины

Шаг 1

Сдвиньте крышку батарейного отсека в направлении, указанном стрелкой.

Потяните крышку батарейного отсека на себя.

Шаг 2

С помощью отвертки Phillips # 00 выкрутите два винта с панели предосторожности.

Удалить эту панель.

Осторожно для падающих кусков.

Шаг 3

Удалите винт, используя отвертку Phillips # 00 с левой стороны (там, где используется панель «3-кратный оптический зум»).

Шаг 4

Снимите черные надежные замки. Пинцет может быть необходимо.

Отсоедините два оранжевых кабеля.

Шаг 5

Удалите черный винт с помощью отвертки Phillips # 00 на материнской плате.

Шаг 6

Убедитесь, что оранжевые кабели от материнской платы удалены с ЖК-экрана.

Снимите ЖК-экран с петли.

Шаг 7

Убедитесь, что оранжевые кабели из верхней части отсоединены от материнской платы.

Удалите винт с помощью отвертки Phillips # 00 в верхней части задней стороны.

Медленно и осторожно снимайте верхнюю часть. Это все еще немного прикреплено и может нуждаться в небольшом усилии.

Шаг 8

Убедитесь, что красный, белый и черный кабели все еще подключены к камере.

Выкрутите винт с помощью отвертки Phillips # 00 возле AV-порта.

Шаг 9

Нажмите синий выключатель, чтобы батарея выскочила.

Выньте аккумулятор из камеры.

Шаг 10

Удалите винт с помощью отвертки Phillips # 00 с правой стороны камеры (с надписью «3-кратный оптический зум» на боковой панели).

Удалить эту панель.

Шаг 11

Удалите маленький винт, используя отвертку Phillips # 00 на нижней части камеры, прикрепленной к передней крышке.

Аккуратно снимите переднюю крышку.

Положите немного силы, чтобы выскочить из дела. Действовать с осторожностью.

Шаг 12

Аккуратно вытяните контейнер с объективом из камеры.

Шаг 13

Удалите два оранжевых кабеля в верхней части материнской платы с помощью пинцета.

Поднимите материнскую плату из гнезда.

Шаг 14

Убедитесь, что ЖК-экран прикреплен к микросхеме на задней панели камеры.

Снимите циферблат с задней стороны камеры. Это всплывает очень легко.

Удалите винт с помощью отвертки Phillips # 00 из камеры.

Шаг 15

Медленно выкручиваем вспышку в сборе.

Он прикреплен к петле, поэтому требуется небольшая сила.

Шаг 16

Снимите нижнюю часть камеры (туда, где вставлена ​​батарея).

Это должно отделить остальное на две части. Отложите другой в сторону.

Шаг 17

Удалите винт с помощью отвертки Phillips # 00 снизу камеры, ближайшей к задней крышке.

Шаг 18

Для AV-порта отсоедините нижний оранжевый кабель.

Для ЖК-экрана отсоедините верхний оранжевый кабель на правой стороне материнской платы.

Для материнской платы отсоедините все оранжевые кабели.

Будьте осторожны, чтобы не повредить красный, белый и черный провода при подъеме платы.

Шаг 19

Удалите оранжевый кабель, который прикреплен между верхней частью камеры и чипом. Он должен выскользнуть прямо с небольшим усилием.

Снимите чип и ЖК-экран с камеры.

Чипу может понадобиться небольшой рывок вверх ногтем или пинцетом.

Шаг 20

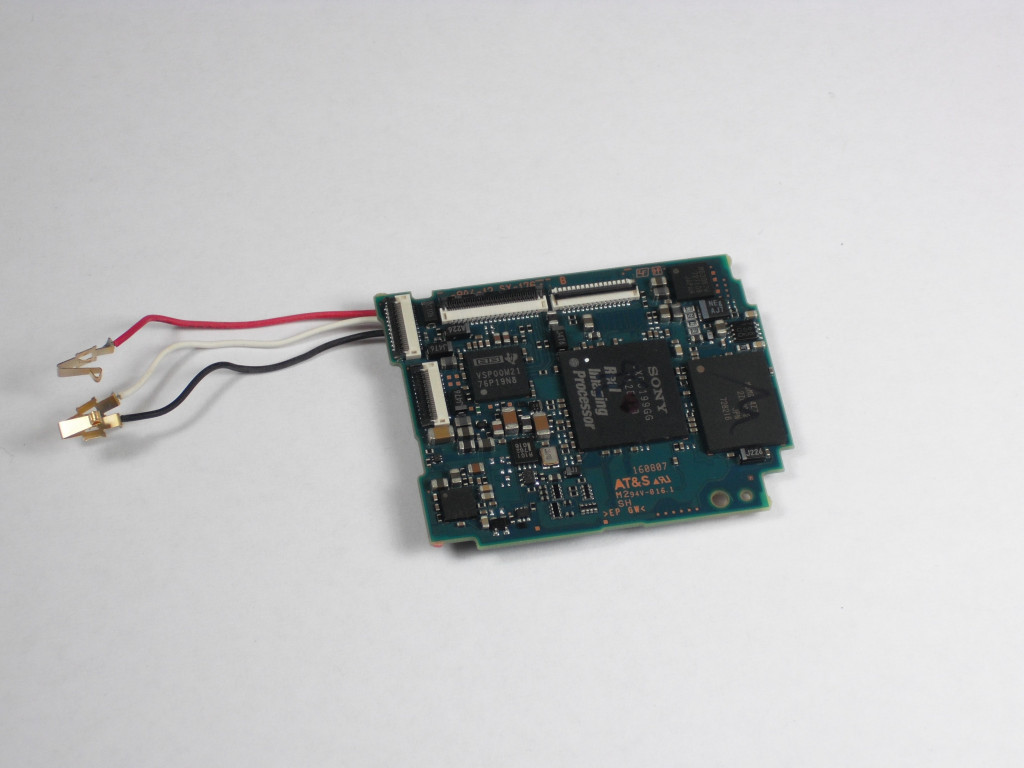

Чтобы удалить обжимы, используйте spudger, чтобы протолкнуть золотую часть обжима и аккуратно вытянуть провод.

Осторожно, чтобы не сломать обжимки от проводов.

Снимите материнскую плату с камеры.

Шаг 21

Аккуратно снимите заднюю крышку.

Это может быть немного жестким, поэтому приложите некоторое усилие, чтобы удалить его. Действовать с осторожностью.
