Замена разъема для наушников iPod Nano 6-го поколения

Замена разъема для наушников iPod Nano 6-го поколения

Шаг 1

Шаг 2

Один 1,7 мм винт Филлипс

Четыре 3,9 мм винта Phillips.

Шаг 3

Не пытайтесь отсоединить переднюю панель в сборе и не вставляйте открывающий инструмент в левую часть дисплея, поскольку кабель данных дисплея находится прямо под ним и может быть поврежден в процессе работы.

Продолжайте извлекать периметр передней панели в сборе из наружного корпуса, следя за тем, чтобы не повредить кабель данных дисплея, удерживаемый под его левым краем.

Если переднюю панель слишком сложно вынуть из внешнего корпуса, разогрейте участок и попробуйте снова.

Шаг 4

Шаг 5

Избегайте натягивания кабеля, так как он очень тонкий и нежный. Пластиковое крепление для уха безопаснее.

Шаг 6

Слегка потяните переднюю панель в сборе от левой стороны Nano, чтобы очистить кабель данных дисплея.

Передняя панель в сборе все еще прикреплена к Nano двумя кабелями.

Шаг 7

Клей очень прочный. Работайте осторожно и медленно, следя за тем, чтобы не поскользнуться и не сломать хрупкие компоненты.

Большим пальцем потяните батарею к левой стороне Nano, когда вытащите другой край батареи из внешнего корпуса.

Шаг 8

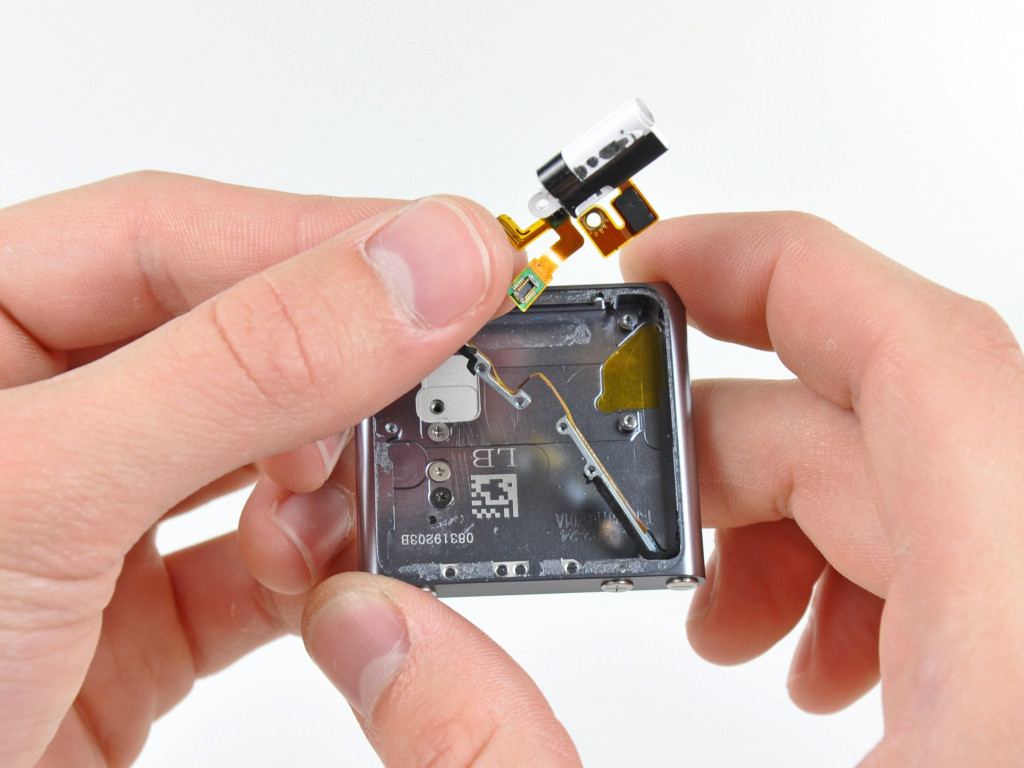

Снимите разъем для наушников в сборе.

Шаг 9

Удалите следующие два винта:

Один 2,3 мм Филлипс винт

Один винт Филлипса с плечом 2,6 мм

Шаг 10

Не чрезмерно поддевайте плату логики вверх.

Шаг 11

Снимите стальной щит с нано.

Шаг 12

Снимите плату логики в сборе с Nano, соблюдая осторожность, чтобы не повредить кабель разъема для наушников.

Шаг 13

Шаг 14
