iHip Складной портативный динамик iPod / iPhone Замена входа

Шаг 1 Снятие крышки батарейного отсека

Пальцами сдвиньте крышку батарейного отсека в направлении, указанном стрелками.

Шаг 2 Снятие винтов

Открутите четыре наружных винта 1,0 мм с помощью крестообразной отвертки.

Винты будут намагничены на месте и потребуют удаления пинцета.

Аккуратно нажмите на крышку батарейного отсека и сдвиньте ее в направлении, указанном стрелками. Выньте батарейки.

Выкрутите винт 0,6 мм, расположенный в центре батарейного отсека.

Для повторной сборки держите винты 10 и 0,6 мм отдельно друг от друга.

Шаг 3 Извлечение входа iPod / iPhone

Найдите вход iPhone / iPod, который находится в центре консоли.

Нажмите на черную пластиковую подставку для ввода влево и вверх указательным пальцем.

Используйте пинцет, чтобы выкрутить входную подставку из ее гнезда.

Шаг 4 Чистка корпуса батареи

Извлеките и утилизируйте старые батареи.

Используйте детализирующую щетку и бумажное полотенце для удаления коррозии, оставшейся от предыдущих батарей.

Шаг 5 Снятие задней крышки

Снимите заднюю крышку осторожно; Есть много проводов, которые подключают его к устройству.

Шаг 6 Удаление входа iPod / iPhone

Вытащите вход iPod / iPhone с помощью пинцета.

Шаг 7 Удаление строки в чипе

Аккуратно удалите чип Line In с помощью пинцета.

Примечание. Микросхема линейного входа находится на левой стороне устройства.

Шаг 8 Обрезка входных проводов от линейного чипа

Используйте ножницы, чтобы обрезать черный, желтый и красный провода, соединяющие микросхему линейного входа со входом iPod / iPhone.

Удалите старый вход iPod / iPhone и связанные с ним провода.

Шаг 9 Прижигание новых входных проводов к линейному чипу

Следуйте инструкциям, прилагаемым к паяльной станции, чтобы разогреть пистолет перед использованием.

Поместите новые входные провода iPod / iPhone, один за другим, в их предыдущее положение на микросхеме линейного входа. Оберните полоску паяльного провода в точке контакта между чипом и входным проводом.

Используйте паяльный пистолет, чтобы расплавить полоску паяльной проволоки.

Шаг 10 Замена линии в чипе

Используйте пинцет, чтобы аккуратно установить вновь припаянный чип Line In обратно в исходное положение.

Шаг 11 Позиционирование нового входа iPod / iPhone в исходное положение

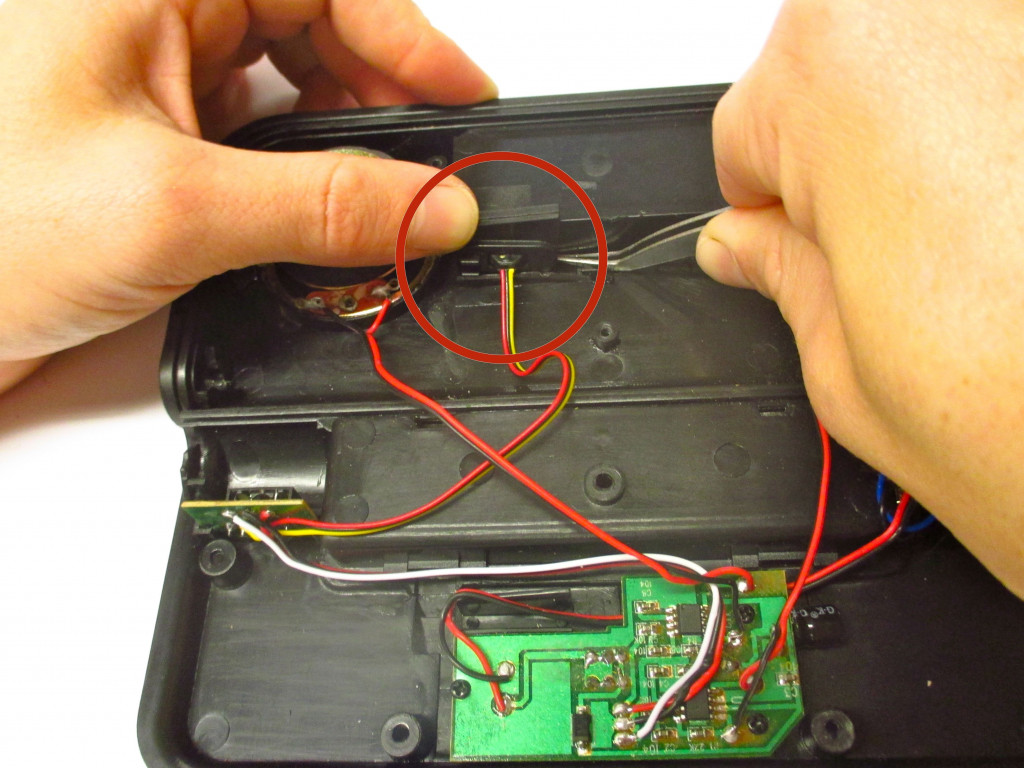

С помощью пинцета вставьте конец входа iPod / iPhone через обозначенное отверстие.

Примечание. На этом снимке устройство повернуто на 90 градусов влево.

Двумя большими пальцами нажмите на черную пластиковую подставку, чтобы она встала на место.
