Замена пружинного механизма Карабин модели 10

Шаг 1 Снятие винтов

Убедитесь, что безопасность включена!

Поместите карабин седловым кольцом и кожаными ремешками вверх.

Найдите головку винта на рычаге взвода.

На каждой стороне седлового кольца должен быть один, а на узле рычага взвода - один.

Поместите крестовую отвертку №2 в матовый черный винт 11/16 дюйма дюйма на блоке рычага взвода. Поверните против часовой стрелки.

Полностью удалите винты.

Остерегайтесь черных шайб на другой стороне карабина. Обязательно следите за ними, как только они выпадают после того, как винты будут удалены

Шаг 2 Снятие боковых винтов

После извлечения рычага взвода установите карабин так, чтобы седло было обращено вверх.

Найдите винты с каждой стороны седлового кольца.

С помощью крестообразной отвертки № 2 поверните ее против часовой стрелки.

Полностью удалите два винта.

Будьте осторожны с двумя шайбами ​​на другой стороне карабина. Обязательно следите за ними, как только они выпадают после того, как винты будут удалены

Шаг 3 Снять механизм зажигания

Шевеля механизм зажигания и вытаскивая его из заднего отверстия карабина.

На спусковом механизме есть масло, и оно может быть скользким.

Механизм стрельбы может занять некоторое маневрирование и время, чтобы выбраться из оружия.

Шаг 4 Удаление поврежденной весны

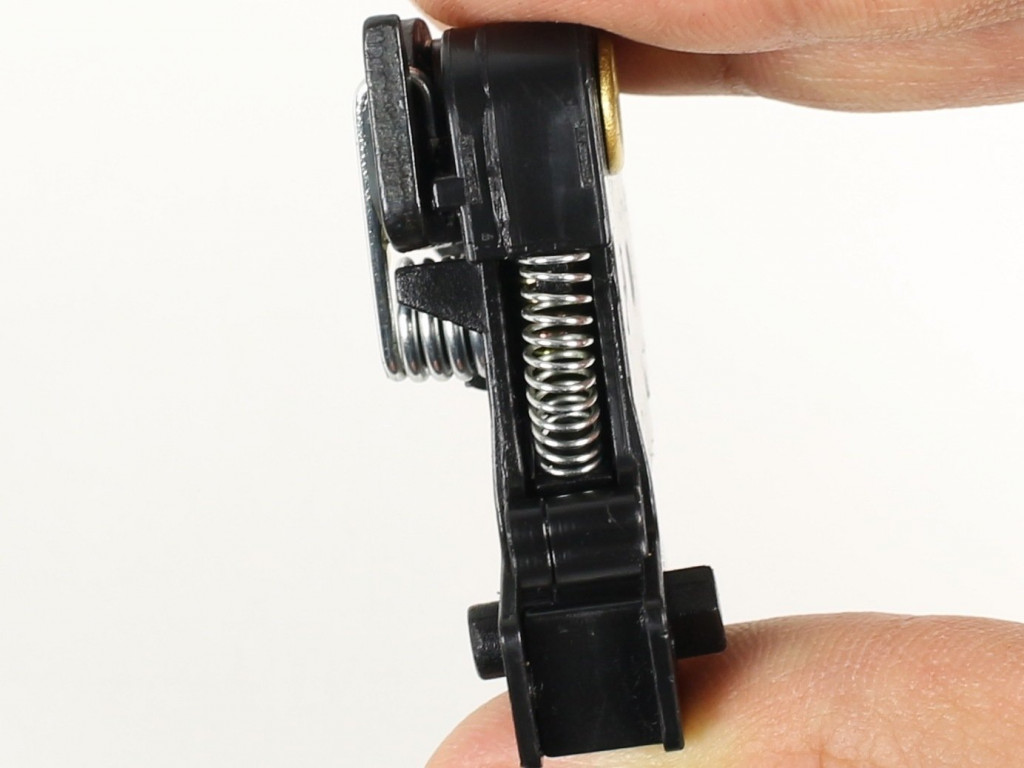

Держите ударный механизм так, чтобы курок был направлен от вас.

Найдите поврежденную пружину, прикрепленную к пусковому механизму.

Найдите пинцет и поместите один щипец в верхней части пружины.

Поместите другой щипцы пинцета к нижней части пружины.

Вставьте пинцет в пружину примерно на сантиметр, чтобы пинцет слегка проник в пружину.

Сожмите пинцет вместе, сжимая пружину, пока пружина не освободится от пускового механизма.

Пружина может вылететь, если ее не удалить осторожно!

Весна маленькая и может быть легко потеряна.

Шаг 5 Снятие рычага

Снимите рычаг взведения, поместив пальцы доминирующей руки в рукоятку взводящего рычага.

Держа пальцы в рукоятке, сдвиньте рычаг в направлении приклада карабина.

Наконец, потяните рычаг взвода и карабин в противоположных направлениях, чтобы заменить рычаг взвода.

Шаг 6 Снятие верхнего винта

Теперь поверните карабин так, чтобы верх карабина был виден.

Найдите винт, расположенный над седловым кольцом, где черный металл встречается с деревянным торцом.

Используя ту же отвертку Phillips # 2, поверните ее против часовой стрелки.

Полностью удалите винт.

Будьте осторожны, что этот винт имеет другую длину и что к нему не прикреплена шайба.

Шаг 7 Удаление Попки

Положите свою доминирующую руку на деревянный приклад, а другую руку на металлическую бочку.

Отодвиньте приклад от карабина, пока он не освободится от металлических щипцов.

Приклад не выскользнет быстро. Металлические щипцы захватывают приклад так, чтобы он плотно прилегал.
