Замена объектива и двигателя Canon PowerShot SD 600 в сборе

Шаг 1

Два винта рядом с креплением для штатива на нижней стороне камеры.

Два винта на левой стороне камеры (лицевая сторона без винтов).

Два винта на правой стороне камеры, рядом с креплением для ремешка.

Удалите винты с помощью отвертки.

Важно отметить, что камера была повернута от предыдущей ориентации, чтобы правильно показать винты.

Шаг 2

Используйте spudger, чтобы поднять кнопки питания / затвора с камеры.

Шаг 3

Используя spudger, отсоедините разъем челюсти, который удерживает кабель в

Аккуратно вытяните кабель, используя spudger.

Шаг 4

Первый винт расположен на задней панели камеры над креплением для штатива.

Второй винт расположен на стороне объектива камеры над креплением для штатива.

Удалите второй винт с помощью отвертки Phillips 00.

Шаг 5

Это делается путем отсоединения разъема челюстной кости и осторожного вытягивания кабеля пинцетом или spudger.

Шаг 6

Удалите винты с помощью отвертки.

Шаг 7

Шаг 8

Обратите внимание на красную вкладку на правой стороне батареи.

Сдвиньте эту вкладку с аккумулятора.

Аккумулятор теперь свободно выдвигается из отсека.

Аккумулятор не выскочит из отсека. Камера должна быть наклонена, чтобы вытащить аккумулятор.

Шаг 9

Используйте spudger, чтобы открыть его.

Снимите маленькую круглую крышку под насадкой на запястье.

Шаг 10

Один в верхней части камеры, который подключен к кронштейну, который защищает экран.

Два на задней панели камеры, возле динамика.

Один спрятан за скобкой.

Шаг 11

Шаг 12

Следуйте за доской вверх и вокруг камеры, аккуратно отодвигая доску и кабели.

Динамик по-прежнему будет подключен к плате через два небольших провода питания. Используйте пинцет, чтобы вытащить и отсоединить разъем питания от основной задней вспомогательной платы.

Для достижения наилучших результатов держите пинцет как можно ближе к вилке.

Шаг 13

Внутренняя рамка должна быть отключена.

Шаг 14

Шаг 15

Убедитесь, что новый или перезаряженный аккумулятор направлен в правильном направлении. Стрелка на батарее указывает, какой конец должен быть вставлен в отсек первым.

Если вы планируете разбирать камеру дальше, оставьте аккумулятор и SD-карту извлеченными. Обязательно закройте батарейный отсек после извлечения батареи и SD-карты.

Шаг 16

Используйте spudger, чтобы отделить два компонента кадра.

После отсоединения две части рамы можно легко разделить с помощью пальцев.

Задняя рама должна быть удалена в первую очередь.

На передней поверхности камеры должно быть уплотнительное кольцо. Обязательно держите уплотнительное кольцо на передней части рамы.

Ориентация для изображений изменена, чтобы правильно показать, какая часть удаляется.

Шаг 17

Не тяните слишком сильно на экран, поскольку от экрана к задней панели камеры проходит еще один тонкий кабель.

Осторожно потяните широкий ленточный (показанный на предыдущем шаге) кабель от передней части камеры к задней части с помощью пинцета.

Шаг 18

Имейте в виду, что оптический видоискатель подключен к верхней плате управления и должен поставляться вместе с ним.

При необходимости используйте spudger, чтобы осторожно вытащить оптический видоискатель.

Обратите внимание, что ориентация камеры была изменена на этом этапе, чтобы правильно отобразить верхнюю поверхность камеры.

Шаг 19

Шаг 20

Для достижения наилучших результатов держите кабель как можно ближе к разъему.

Экран теперь должен быть отделен от корпуса камеры. Будьте осторожны, чтобы не повредить разъемы на объективе, чтобы он успешно подключился.

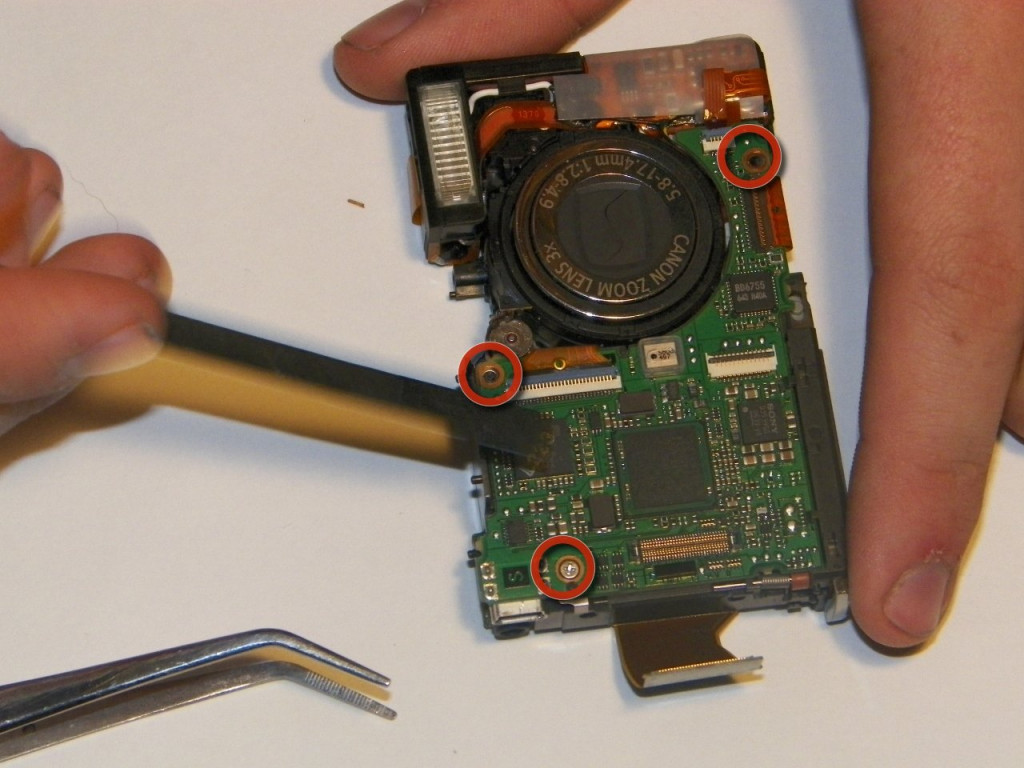

Шаг 21
