Замена экрана Dell VRP100

05.12.2018

Внутренний экран должен быть заменен в том случае, если дисплей не отображается. Экран может быть поврежден от трещин или царапин. При сборке гарнитуры следует соблюдать осторожность, чтобы не повредить новый экран.

Шаг 1

Удалите черную пену, медленно отшелушивая.

Снимите переднюю и заднюю прокладку с гарнитуры, медленно отрывая ее.

Шаг 2

Снимите четыре 2,5 мм винта PH000, повернув их против часовой стрелки.

Отделите линзы от панели материнской платы.

Шаг 3

Снимите шесть 5,5-мм винтов PH000 с крышки, повернув их против часовой стрелки.

Возможно, перед установкой винтов необходимо вставить крышку.

Шаг 4

Снимите ленту, используя пинцет с тупым носом, чтобы отсоединить разъем с плоской вершиной от материнской платы.

Экран крепится к материнской плате с помощью клея.

Шаг 5

Снимите крышку с помощью одного из пластиковых инструментов, а затем осторожно вытащите ее из корпуса.

Шаг 6

Поднимите желтую ленту с помощью пинцета.

Снимите ленточный кабель с экрана на материнскую плату с помощью пинцета.

Шаг 7

Снимите шесть 5,5-мм винтов PH000 с крышки, повернув их против часовой стрелки.

Осторожно снимите объектив и материнскую плату в сборе с белого корпуса.

Шаг 8

Снимите шесть 3,4-мм винтов PH000, повернув их против часовой стрелки, подключив заднюю панель к экрану.

Снимите заднюю панель с экрана, осторожно раздвинув их.

Шаг 9

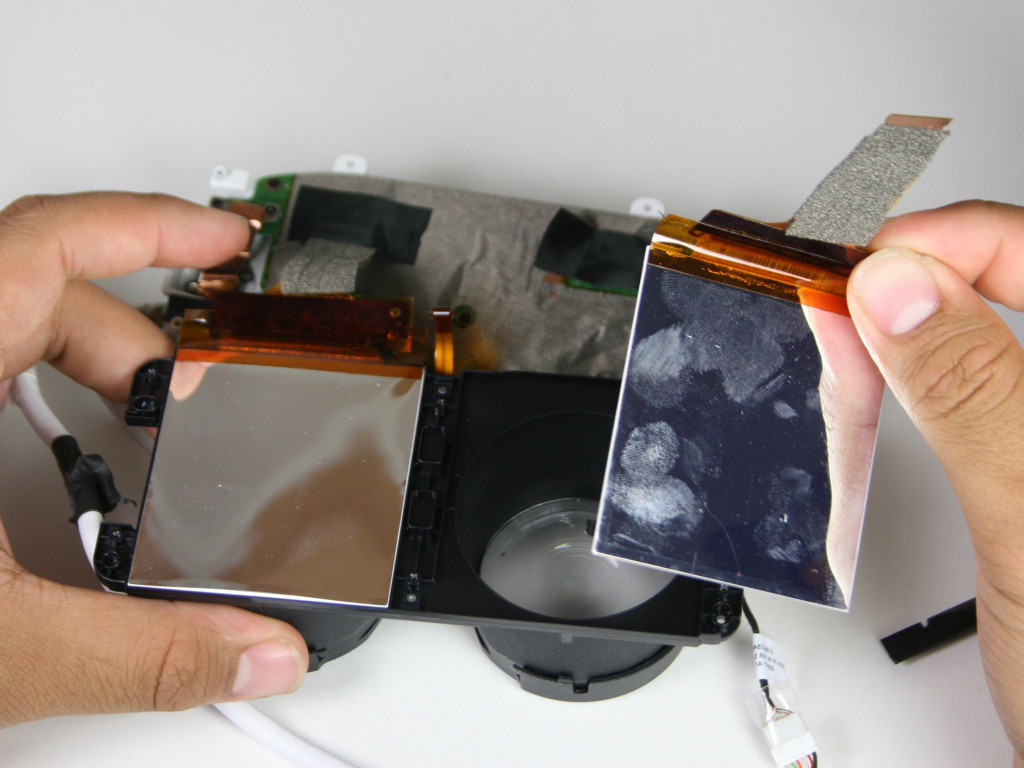

Снимите экран обеими руками.

Для снятия экрана может потребоваться пластиковый открывающий инструмент.

Может потребоваться повторное нанесение клея во время восстановления.
