1965-1969 Замена электронного зажигания Chevrolet Corvair

Шаг 1

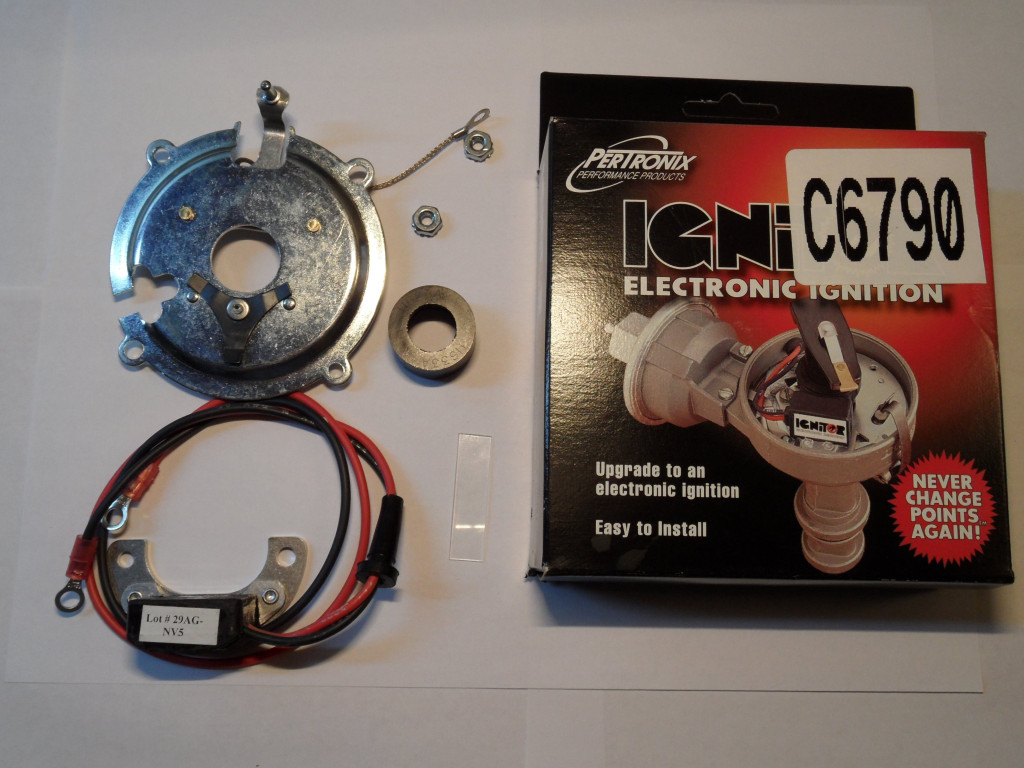

Сначала откройте коробку с электронным зажиганием.

Убедитесь, что все части включены, как показано на рисунке. (если вы используете другую марку или модель электронного зажигания, перейдите к шагу 2, однако успех не может быть гарантирован)

Существует множество вариантов Ignitor и большинства электронных зажиганий, каждый из которых предназначен для отдельного применения. Убедитесь, что устанавливаемое устройство предназначено для Corvair, иначе оно, скорее всего, не будет работать.

Шаг 2

Удалите два винта, удерживающие крышку распределителя, с помощью отвертки с плоской головкой, и снимите крышку, но не отсоединяйте провода свечи зажигания.

Отсоедините провод, который идет от катушки к распределителю на отрицательной клемме катушки.

Осторожно снимите ротор с вала распределителя.

Удалите два винта, удерживающие пластину выключателя, и снимите всю пластину выключателя / узлы.

Шаг 3

Ваш дистрибьютор должен теперь выглядеть так же, как изображенный слева.

Обратите внимание на выемку на корпусе распределителя напротив вакуумной камеры: отсюда выход новых проводов.

Поместите новую пластину прерывателя обратно на распределитель так, чтобы резьба была направлена ​​вверх, и прижимной штифт вставлялся в вакуумный передний вал.

Поместите модуль зажигания на резьбовые шпильки, как показано на рисунке.

Установите один конец заземляющего ремня на шпильку, ближайшую к выемке, и свободно наденьте две стопорные гайки.

Шаг 4

Совместите пластину выключателя с корпусом распределителя и привинтите ее на место.

Прикрепите другую сторону заземляющего ремня к крепежному винту пластины выключателя, как показано на рисунке.

Наденьте магнитную втулку на распределительный вал. Убедитесь, что он плотно прижат на месте.

Используя прилагаемый пластиковый щуп или 0,030 "толщиномер, установите зазор между блоком зажигания и магнитной втулкой.

Удерживая блок зажигания на месте, затяните две стопорные гайки.

Шаг 5

Проложите провода нового модуля зажигания вдоль внутренней части распределителя к выемке на корпусе.

Плотно прижмите новое изолирующее уплотнение, как показано.

Задвиньте ротор обратно на вал распределителя, убедившись, что выемка выровнена, и он нажимает до упора.

Поместите крышку распределителя обратно на распределитель в том же положении, в котором он был снят, это единственный способ, которым он будет правильно установлен.

Вставьте и затяните оба крепежных винта распределителя.

Подсоедините черный провод от нового блока зажигания к отрицательной клемме катушки, а красный провод к положительной клемме катушки, но не отсоединяйте другие провода, прикрепленные к катушке.

Важно убедиться, что провода нового блока зажигания надежно закреплены и не соприкасаются с шкивами или ремнем вентилятора во время движения.
